Всем привет! Нужен совет/идеи. Ситуация следующая:
1) Имею раму Specialized SX 2011 (http://forum.dirt.ru/attachment.php?...9&d=1407994282)
2) На ней поломался задний аморт - переломился шток демпфера и этот шток поцарапал цилиндр демпфера. Это было неожиданно обнаружено при разборе аморта для заливки масла в демпфер.
3) Особенность в том, что аморт кастомный(не серийный) 190.5mm (7.5”)х38.1mm (1.5”) с укороченным ходом штока (стандартные размеры fox float rp23 - 190x51) + еще одно ограничение - аморт крепится к раме через специальный линк/"гнездо" - поэтому шток должен быть определенного диаметра и ухо определенной ширины (ну или нужно делать новый линк - в случае использования аморта с другими размерами штока и уха)

Рама крутая, но с таким амортом (он работает как воздушная пружина без демпфера) на полную её не поиспользуешь - только по лайту.

Нужен совет/идеи - как проще/дешевле восстановить/заменить аморт?

Также хотелось бы примерить аморт fox float rp23 190х51 - вдруг подойдет =) так что если у кого есть и может дать примерить - пишите в ЛС (примерить можем "на месте")

Связался со спешами - судя по ответам таких амортов на складах в России/Европе нет, но надежда небольшая еще есть - время покажет.
надежда есть, идут переговоры

Были высказаны варианты решения:
Решение 1: "Вероятно, можно приобрести аналогичный амортизатор маленькой длины (обычно это 165мм) с ходом штока 38мм (1.5"). Разобрать его и собрать вместе с длинным внешним штоком (скользяком) от старого амортизатора. Таким образом общая длина амортизатора должна получиться 190мм, а ход штока не изменится."
Прошу покритиковать/поддержать/опровергнуть решение
Спасибо

[Werewolf]

купить рп23 или схожий, и использовать детали от двух амортов с целью создания одного.

[DarkWit]

Сообщение от Werewolf

купить рп23 или схожий, и использовать детали от двух амортов с целью создания одного.

ну выйдет. Внешшний шток изнутри закоцан.

Купить нормальный аморт и выточить универсальный линк под него. Я сейчас как раз пробиваю тему поставить барель на Спеш Эндуро 2011

[Человек-невидимка]

Поддержу, стоит купить аморт и собрать один из двух.

[Yue]

Сообщение от DarkWit

ну выйдет. Внешшний шток изнутри закоцан.

Купить нормальный аморт и выточить универсальный линк под него. Я сейчас как раз пробиваю тему поставить барель на Спеш Эндуро 2011

Имея линк от ЕВО версии и сделав проточки на ухе аморта, все станет, буржуи так делают

[DarkWit]

Сообщение от Человек-невидимка

Поддержу, стоит купить аморт и собрать один из двух.

еще раз повторить? У аморта кастомный шток, а именно он и покоцан сзнутри. толку то второй покупать если шток не подойдет.
Добавлено:

Сообщение от Yue

Имея линк от ЕВО версии и сделав проточки на ухе аморта, все станет, буржуи так делают

Чет хозяин не хочет ухо аморта портить. да и не влазит оно в линк, на 1мм больше.

[Delta]

спасибо за ответы

1)

Сообщение от DarkWit

Купить нормальный аморт и выточить универсальный линк под него.

Мне нравится эта идея. Нужно тогда определиться, какой аморт считать "нормальным", т.к. все равно придется делать аналогичный Y-образный линк, только с другим внутренним диаметром ну и под ухо тоже свои размеры. Тогда добавлю вопросы:
-посоветуйте воздушный аморт или даже стандарт по диаметру внешнего штока/ширине уха (если такие бывают)
-посоветуйте мастера/организацию занимающиеся выточкой

2) по поводу совмещения двух: действительно, придется покупать два аморта: 190х51 - от него внешний шток и 165х38 - от него шток демпфера - недешево получится + еще не понятно - хватит ли/подойдут ли детальки

3) "линк от ЕВО" - это про спеш эндуро?

4) общий вопрос: в чем смысл таких специальных решений (использование несерийных амортов и нестандартных Y-образных линков/креплений)?

[Yue]

Сообщение от DarkWit

еще раз повторить? У аморта кастомный шток, а именно он и покоцан сзнутри. толку то второй покупать если шток не подойдет.
Добавлено:


Чет хозяин не хочет ухо аморта портить. да и не влазит оно в линк, на 1мм больше.

Буржуи только так делали с оригинальным линком. На МТБР вроде тема есть любителя Спешей (унего Эндуро, Эндуро СХ, Стампи), там еще кто-то на заказ продает линки
Добавлено:

Сообщение от Delta

спасибо за ответы

1)

Мне нравится эта идея. Нужно тогда определиться, какой аморт считать "нормальным", т.к. все равно придется делать аналогичный Y-образный линк, только с другим внутренним диаметром ну и под ухо тоже свои размеры. Тогда добавлю вопросы:
-посоветуйте воздушный аморт или даже стандарт по диаметру внешнего штока/ширине уха (если такие бывают)
-посоветуйте мастера/организацию занимающиеся выточкой

2) по поводу совмещения двух: действительно, придется покупать два аморта: 190х51 - от него внешний шток и 165х38 - от него шток демпфера - недешево получится + еще не понятно - хватит ли/подойдут ли детальки

3) "линк от ЕВО" - это про спеш эндуро?

4) общий вопрос: в чем смысл таких специальных решений (использование несерийных амортов и нестандартных Y-образных линков/креплений)?

Показать, что в Спеше Инженеры, а не хухры-мухры))
Спроси пользователя B-race, он долго игрался с линка на СХ и СХ Трейл. Также он предлагал сделать крепление под аморт как у Демы.
Вот этот пользователь вытачил линк для СХ трейл - Sonne

[DarkWit]

Сообщение от Delta

спасибо за ответы

1)

Мне нравится эта идея. Нужно тогда определиться, какой аморт считать "нормальным", т.к. все равно придется делать аналогичный Y-образный линк, только с другим внутренним диаметром ну и под ухо тоже свои размеры. Тогда добавлю вопросы:
-посоветуйте воздушный аморт или даже стандарт по диаметру внешнего штока/ширине уха (если такие бывают)
-посоветуйте мастера/организацию занимающиеся выточкой

2) по поводу совмещения двух: действительно, придется покупать два аморта: 190х51 - от него внешний шток и 165х38 - от него шток демпфера - недешево получится + еще не понятно - хватит ли/подойдут ли детальки

3) "линк от ЕВО" - это про спеш эндуро?

4) общий вопрос: в чем смысл таких специальных решений (использование несерийных амортов и нестандартных Y-образных линков/креплений)?

Нормальный в данном случае имелось ввиду с нормальными ушами, без всяких хитрожелтых креплений. Y-link надо делать так, чтоб туда влез любой обычный аморт.
Я бы взял просто 190х51 и не парился с разными заморочками.

А делают так с оной единственной целью, чтоб чаще меняли рамы.

[*DEN*]

Попробуй написать в байккомпонентз и сюда - http://activesport.co.uk/
У них по спецзаказу есть на фокс практически все.

[SEi]

Я возможно, смогу решить твою проблему.
Но мне нужна "взрывная фотка" всего того, что у тебя сейчас есть вместо аморта. Вытри, разложи на чистый лист бумаги и сфоткай пожалуйста.

[Delta]

Сообщение от *DEN*

Попробуй написать в байккомпонентз и сюда - http://activesport.co.uk/
У них по спецзаказу есть на фокс практически все.

спасибо за информацию.

Сообщение от SEi

Я возможно, смогу решить твою проблему.
Но мне нужна "взрывная фотка" всего того, что у тебя сейчас есть вместо аморта. Вытри, разложи на чистый лист бумаги и сфоткай пожалуйста.

Спасибо. Сделаю. Скорее всего в Пн выложу фотки. А у тебя есть зап. части?
Добавлено:

Сообщение от Yue

Спроси пользователя B-race, он долго игрался с линка на СХ и СХ Трейл. Также он предлагал сделать крепление под аморт как у Демы.
Вот этот пользователь вытачил линк для СХ трейл - Sonne

спасибо. Пообщаюсь

Сообщение от DarkWit

Нормальный в данном случае имелось ввиду с нормальными ушами, без всяких хитрожелтых креплений. Y-link надо делать так, чтоб туда влез любой обычный аморт.
Я бы взял просто 190х51 и не парился с разными заморочками.

Так если сделать обычные уши - то появится дополнительная степень свободы - вращение вокруг оси "нормального" крепления аморта. Тут нужно именно "гнездо", чтобы аморт и Y-линк были как одно целое (а в таком случае универсальное крепление сделать не получится, т.к. диаметры штоков разные у разных производителей (а может даже и моделей!))

[Delta]

разобрал - отфоткал. Чуть позже ещё поясню. Оказалось, его в каком-то виде даже можно собрать. Видимо "болт" по какой-то причине был слишком сильно откручен и шток обломался с края (обломков штока я не нашел и не знаю сколько его обломалось, но, похоже, не много)

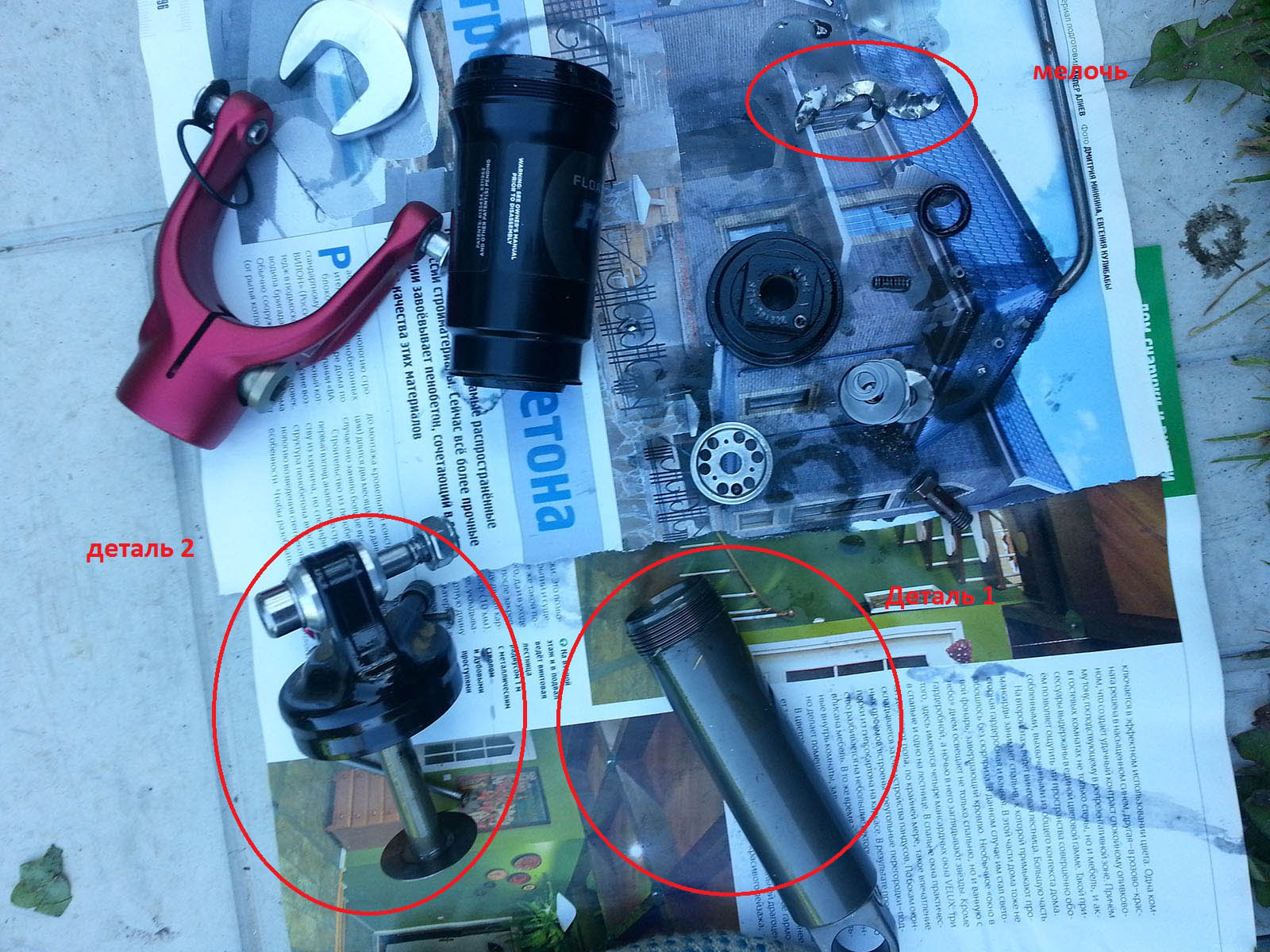

фотка общая.
SEi, Если нужны более подробные/аккуратные фотки/в другом виде/качестве - напиши (каких именно деталей). Я понимаю, что ты просил что-то вроде http://www.avalanchedownhillracing.c...n%20Series.JPG =) .. если аналогичная фотка действительно поможет - готов её сделать.

[Delta]

Хочу еще уточнить по поводу варианта "один из двух". Правильно ли я понимаю, что для того чтобы сделать один рабочий аморт из двух, мне необходимо:
1) Внешний шток/цилиндр демпфера от "большого" аморта (190х51) - Деталь 1 на рисунке. Его нужно менять, т.к. он поцарапан внутри (хотя и не очень значительно)
2) Шток демфера (на первый взгляд он не откручивается от крышки с крутилками) от "маленького" (165х38) аморта - деталь 2 на рисунке
3) поломанная "мелочь" (колечки)

Т.к. на выходных удалось прикрутить поршень демпфера к немного обломанному штоку сначало попробую залить масла погуще в демпфер, и, возможно, он заработает =)

[SEi]

Замерь пжлст длину "стакана" воздушной камеры и корпуса демпфера.

[Delta]

Сообщение от SEi

Замерь пжлст длину "стакана" воздушной камеры и корпуса демпфера.

ок. Сегодня вечером замерю.
Добавлено:

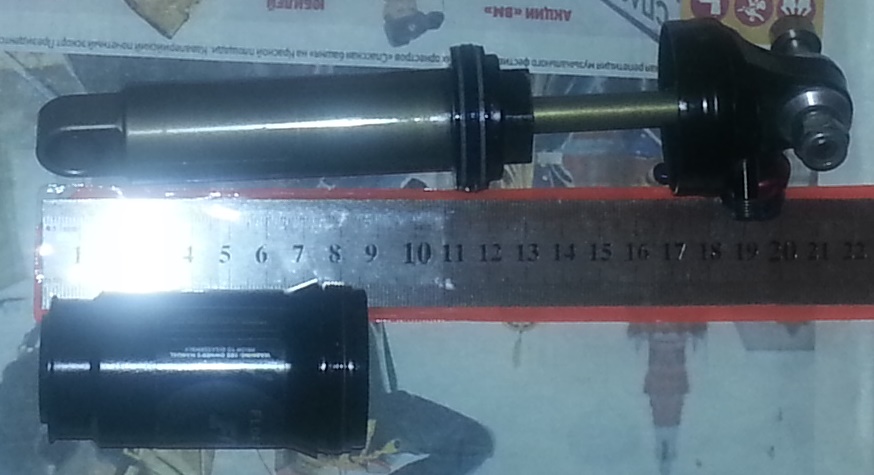

Померил, мерил линейкой более-менее точно (на фото искажения, качество мобилки вечером =) ):
"воздушная банка" - 8,5 см
шток с демпфером - 12 см
