Когда очень чешутся руки 2, Shiver R2C2 SoloAir МНОГОФОТОК

Ответ

Опции темы Поиск в этой теме
Старый 11.04.2017, 15:24   #1
РЕГОТУН


Регистрация: 25.01.2008
Адрес: кЫйов
Сообщений: 275
И немного про шивер, уже лет 6 катаюсь на сией чудеснейшей вилке, и все время хотел сделать что-то нестандартное, вдохновившись статьей Ссылка от WhiteShadow Ссылка сделал то же что и он, вытащил родные HSCV картриджи и впилил туда RC2X картриджи от 888, а потом и воздушный АТА картридж от все тех же 888, но будучи неудовлетворенным работой этого всего вкуче думал о дальнейших переделках, искал идельный по работе картридж для впиливания в идеальный корпус вилки, и такие внутренности были найдены, а именно за пример были взяты DBC картридж от Marzocchi 380R2C2 и Solo Air от ракшокса, что из этого вышло можно увидеть на фотографиях дальше:

Начал с топкепа воздушной ноги, в топкеп решил интегрировать клапан для стравливания воздуха из штанов


тут вот уже с воздушным поршнем сделанным по примеру горшоксовского Solo Air, который в идеале бы интегрировать в ногу вилки без отдельного корпуса, но к сожалению толщина стенок ноги шивера не позволяет сделать фиксацию пробки картриджа, для этого нужна нога от 888рцв 2006 года, которую я к сожалению пока не нашел, поэтому картридж выполнен в отдельном корусе




Далее приступил к выпиливанию маслянного картриджа:
вот тут детали сборки отскока




тут уже с частью сборки копмрессии сделанной по примеру все того же картриджа от 380

Поршень компрессии



Топкеп с штоком и компенсационным поршнем маслянной камеры:


Набомбил грани под ключ:

И попутно заанодировали все ништяки в рандомные цвета и подобрал пружины:



Запилил регулировочные шпильки, та что толще крутит высокоскоростную компрессию, а игла низкоскоростную


Все это упаковано в такой вот цилиндр, по стенках которого будет скользить компенсационный поршень



Запилено ДНО картриджа в котором стоит сальник и пыльник


и сама трубка картриджа

Все это дело было покрыто холодным анодом



Везде все собрано с уплотнениями на О-рингах

Вот уже картридж всборе:

Титановая деталька регулировки низкоскоростного отскока

Так как я решил делать в топкепах клапана для стравливания воздуха то в топкепе маслянной камеры тоже был сделан клапан, который попутно будет использоваться как шарик для шелчков, спуская воздух между щелчками, когда находится не в выемке крутилки

Далее детали воздушного картриджа

и картридж уже всборе


и немного крутилочки
компрессии:


Отскоки:



И так это выглядит на вилке после анодировки:


Все работы по изготовлению были выполнены на школьном токарном станке который стоит у меня на балконе, сейчас не очень активно тестирую то что получилось, а получилось очень интересно, вилка работает чувствительно и прогрессивно, поглощает вообще все что попадает под колеса...
Какбы все.

Последний раз редактировалось РЕГОТУН, 11.04.2017 в 15:29.
РЕГОТУН вне форума   Ответить с цитированием
Старый 11.04.2017, 16:04   #2
Aristey


Регистрация: 24.09.2008
Адрес: Перхушково
Сообщений: 3,810
Наличие свободного времени и прямых рук детектед Круто!!
Aristey вне форума   Ответить с цитированием
Старый 11.04.2017, 16:23   #3
MountyPiton
в-позе-лотоса


Регистрация: 13.03.2008
Адрес: Чота Р№Р
Сообщений: 2,423
Вилка есть. Аморт есть. Осталось выточить самому раму.
__________________
А когда убили моего петуха любимого - у меня вообще траур был. Я ж в нем не кусок мяса видела, а личность.©ribelli
MountyPiton вне форума   Ответить с цитированием
Старый 11.04.2017, 18:31   #4
DarkWit

Регистрация: 12.01.2007
Адрес: Екатеринбург
Сообщений: 8,237
просто оставлю. это тут
__________________
Ремонт и обслуживание вилок и амортизаторов по всей России
http://uralveloservice.ru/
DarkWit на форуме   Ответить с цитированием
Старый 11.04.2017, 18:52   #5
Sputnik64
Temporarily Banned

Регистрация: 13.11.2012
Сообщений: 709
Штрафных баллов: 10/10
автор ты просто нереально крут! как яйца. особенно доставили фрезеровка крышечек крутилок
пс дарквит, ты тоже ничего, но автор круче
Sputnik64 вне форума   Ответить с цитированием
Старый 11.04.2017, 21:08   #6
РЕГОТУН


Регистрация: 25.01.2008
Адрес: кЫйов
Сообщений: 275
Цитата:
Сообщение от DarkWit Посмотреть сообщение
просто оставлю. это тут
в ноге точил канавку под стопорное?, я почему хочу ногу от 888, там стенки толще, на резьбу в дропауте нагрузки меньше будет, они там иногда трескаются по резьбе
РЕГОТУН вне форума   Ответить с цитированием
Старый 11.04.2017, 21:16   #7
DarkWit

Регистрация: 12.01.2007
Адрес: Екатеринбург
Сообщений: 8,237
Цитата:
Сообщение от РЕГОТУН Посмотреть сообщение
в ноге точил канавку под стопорное?, я почему хочу ногу от 888, там стенки толще, на резьбу в дропауте нагрузки меньше будет, они там иногда трескаются по резьбе
Да, точил канавку, был вjобще квест, как найти станок в который влезет дропаут, так как распресовывать вобще спорное решение. Нашел у которого шпиндель 95, и то пришлось подрезать дропаут.

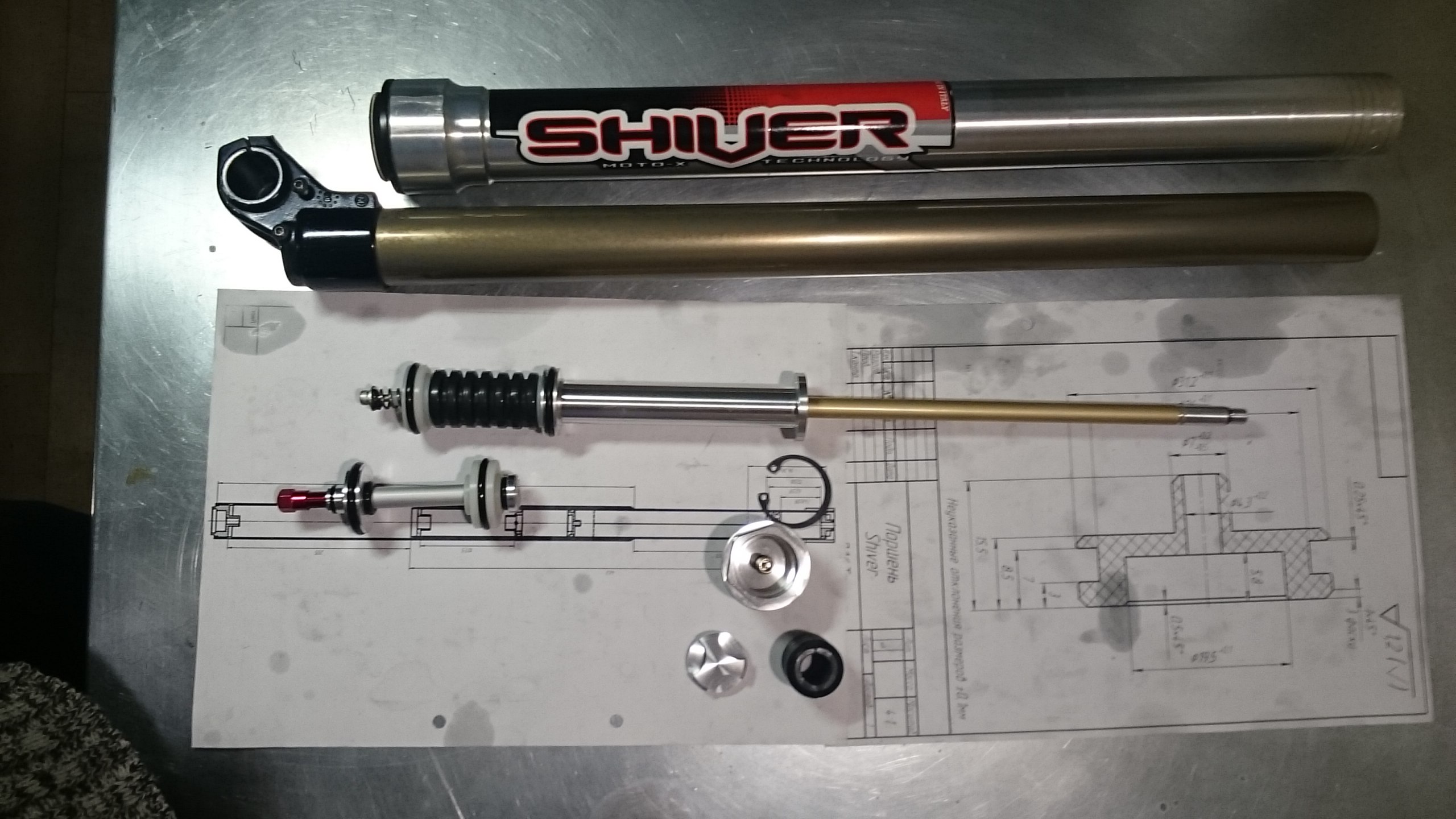

Пружина, кстати, трехкамерная, если кто не понял. Негативная, позитивная и камера прогрессии.



Еще мне интересно, как ты сделал корпус пружины? просто готовую трубу опточил? а как внутреннюю поверхность обработал на такую длину?
__________________
Ремонт и обслуживание вилок и амортизаторов по всей России
http://uralveloservice.ru/
DarkWit на форуме   Ответить с цитированием
Старый 12.04.2017, 03:34   #8
РЕГОТУН


Регистрация: 25.01.2008
Адрес: кЫйов
Сообщений: 275
Цитата:
Сообщение от DarkWit Посмотреть сообщение
Да, точил канавку, был вjобще квест, как найти станок в который влезет дропаут, так как распресовывать вобще спорное решение. Нашел у которого шпиндель 95, и то пришлось подрезать дропаут.
Пружина, кстати, трехкамерная, если кто не понял. Негативная, позитивная и камера прогрессии.



Еще мне интересно, как ты сделал корпус пружины? просто готовую трубу опточил? а как внутреннюю поверхность обработал на такую длину?
скажу по секрету, Дропаут на ногу на резьбе прикручен, я брал готовую трубку 28/32, протачивали в центрах снаружи, потом резалась резьба внутри+ полировка внутренних стенок наждачка на тряпку на длинную палку и на оборотах елозить туданазад, получается подобие хонинговки
РЕГОТУН вне форума   Ответить с цитированием
Старый 12.04.2017, 11:04   #9
Olegrus


Регистрация: 31.08.2012
Сообщений: 1,357


__________________
Если всю мочу собрать ловко и умело, можно Солнце обоссать, чтоб оно шипело
Olegrus вне форума   Ответить с цитированием
Старый 12.04.2017, 19:23   #10
nEpunk


Регистрация: 07.04.2008
Адрес: Amurskiy, Pdkv, Lospark
Сообщений: 1,623
__________________
<КГ> <4x|DH|FR|TRLL> :D
Double suspension trollhamsta! :-P
nEpunk вне форума   Ответить с цитированием
Старый 12.04.2017, 19:45   #11
<dmg>

Регистрация: 23.01.2017
Адрес: сзао
Сообщений: 264
Цитата:
Сообщение от РЕГОТУН Посмотреть сообщение
скажу по секрету, Дропаут на ногу на резьбе прикручен, я брал готовую трубку 28/32, протачивали в центрах снаружи, потом резалась резьба внутри+ полировка внутренних стенок наждачка на тряпку на длинную палку и на оборотах елозить туданазад, получается подобие хонинговки
Кулачки, надо чтобы биение было минимальное,а то при такой шлифовке "яичко" внутри получится.Сам так делал,когда шприц колхозил из дюрали,для смазки станка.
Реготун,судя по обработке,фрезеровку делал на универсальном станке,фрезерном?

Последний раз редактировалось <dmg>, 12.04.2017 в 19:49.
<dmg> вне форума   Ответить с цитированием
Старый 12.04.2017, 20:23   #12
РЕГОТУН


Регистрация: 25.01.2008
Адрес: кЫйов
Сообщений: 275
Цитата:
Сообщение от <dmg> Посмотреть сообщение
Кулачки, надо чтобы биение было минимальное,а то при такой шлифовке "яичко" внутри получится.Сам так делал,когда шприц колхозил из дюрали,для смазки станка.
Реготун,судя по обработке,фрезеровку делал на универсальном станке,фрезерном?

все работы сделаны на токарном, фрезерного не имею, внутри при расточке и шлифовке бочки не появилось, все контролировалось нутромером
РЕГОТУН вне форума   Ответить с цитированием
Старый 12.04.2017, 20:28   #13
HellSystem


Регистрация: 17.05.2010
Адрес: Марьинский тип
Сообщений: 647
Штрафных баллов: 2/10
Ну что, красавчик) ДаркВит на российском рынке производитель модифицированных изделий, а ты занимай Украинский рынок)
HellSystem вне форума   Ответить с цитированием
Старый 12.04.2017, 21:14   #14
DarkWit

Регистрация: 12.01.2007
Адрес: Екатеринбург
Сообщений: 8,237
Цитата:
Сообщение от РЕГОТУН Посмотреть сообщение
все работы сделаны на токарном, фрезерного не имею, внутри при расточке и шлифовке бочки не появилось, все контролировалось нутромером
видно цанговый патрон на супорте, видимо имеется еще и двигатель какой то? Не просто же фреза в резцедержатель зажата.
__________________
Ремонт и обслуживание вилок и амортизаторов по всей России
http://uralveloservice.ru/
DarkWit на форуме   Ответить с цитированием
Старый 12.04.2017, 22:05   #15
<dmg>

Регистрация: 23.01.2017
Адрес: сзао
Сообщений: 264
Цитата:
Сообщение от DarkWit Посмотреть сообщение
видно цанговый патрон на супорте, видимо имеется еще и двигатель какой то? Не просто же фреза в резцедержатель зажата.
Да,типа приводного блока на чпу.Зажимает ,может в резцедержку,на все болтики,корпус с моторчиком...
Добавлено:
У ижей,например,есть на поперечном суппорте т-канавка как на фрезерном столе,для еще одной резцедержки.

Последний раз редактировалось <dmg>, 12.04.2017 в 22:08. Причина: Автоматическое добавление
<dmg> вне форума   Ответить с цитированием
Старый 12.04.2017, 22:50   #16
DarkWit

Регистрация: 12.01.2007
Адрес: Екатеринбург
Сообщений: 8,237
Цитата:
Сообщение от <dmg> Посмотреть сообщение
Да,типа приводного блока на чпу.Зажимает ,может в резцедержку,на все болтики,корпус с моторчиком...
Добавлено:
У ижей,например,есть на поперечном суппорте т-канавка как на фрезерном столе,для еще одной резцедержки.
что такое поперечный суппорт? Наверно, имеются ввиду поперечные салазки?
У меня там 2 паза по всей длине, можно резцедержателей натыкать сколь влезет. Но есть другая проблема, патрон станка никак не фиксируется. Перебора нет, тормоза нет.
__________________
Ремонт и обслуживание вилок и амортизаторов по всей России
http://uralveloservice.ru/
DarkWit на форуме   Ответить с цитированием
Старый 13.04.2017, 01:45   #17
vovz

Регистрация: 03.02.2017
Сообщений: 22
Автор крут. Сделать такое на дому и самому надо иметь очень прямые руки

Цитата:
Сообщение от DarkWit Посмотреть сообщение
что такое поперечный суппорт? Наверно, имеются ввиду поперечные салазки?
У меня там 2 паза по всей длине, можно резцедержателей натыкать сколь влезет. Но есть другая проблема, патрон станка никак не фиксируется. Перебора нет, тормоза нет.
Видел как то доработанный патрон, по окружности насверлили дырок неглубоких, аля делительная головка, градусов через 10 вроде. И штифт вроде щеколды прикрутили. Главное не забывать вытаскивать=) приводной инструмент электрический был, помощнее дрели, под цанги. Работало на удивление

Последний раз редактировалось vovz, 13.04.2017 в 01:51.
vovz вне форума   Ответить с цитированием
Старый 13.04.2017, 02:04   #18
РЕГОТУН


Регистрация: 25.01.2008
Адрес: кЫйов
Сообщений: 275
Цитата:
Сообщение от DarkWit Посмотреть сообщение
что такое поперечный суппорт? Наверно, имеются ввиду поперечные салазки?
У меня там 2 паза по всей длине, можно резцедержателей натыкать сколь влезет. Но есть другая проблема, патрон станка никак не фиксируется. Перебора нет, тормоза нет.

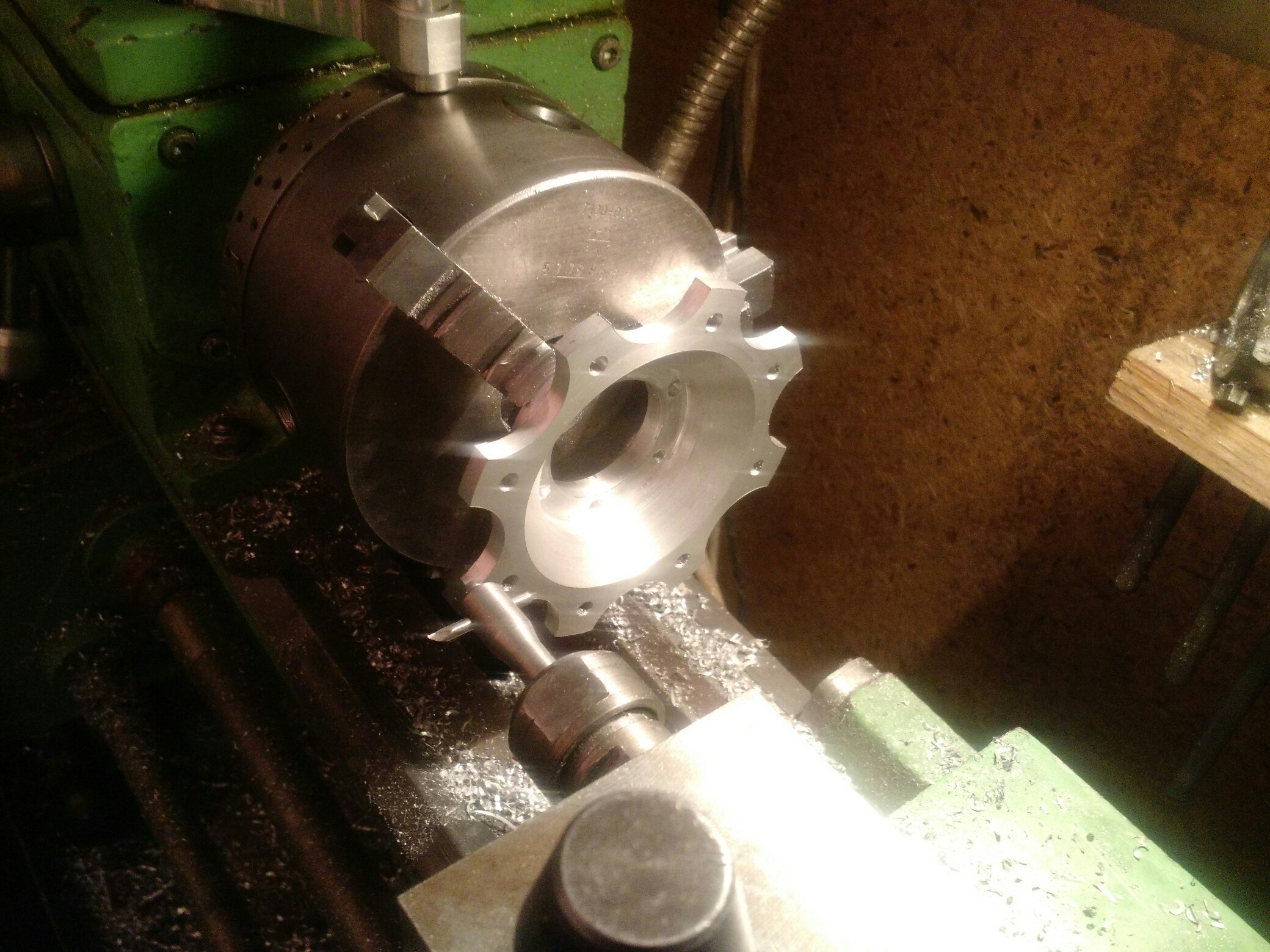

все до ужаса примитивно и просто, и видно на одном фото, на патрон сколхожена делительная головка на 32 и на 36, соответственно делить можно на 3/6/12... и на 2/4/8... а привод фрезерной приставки тупо от дрели

вот еще такое делал

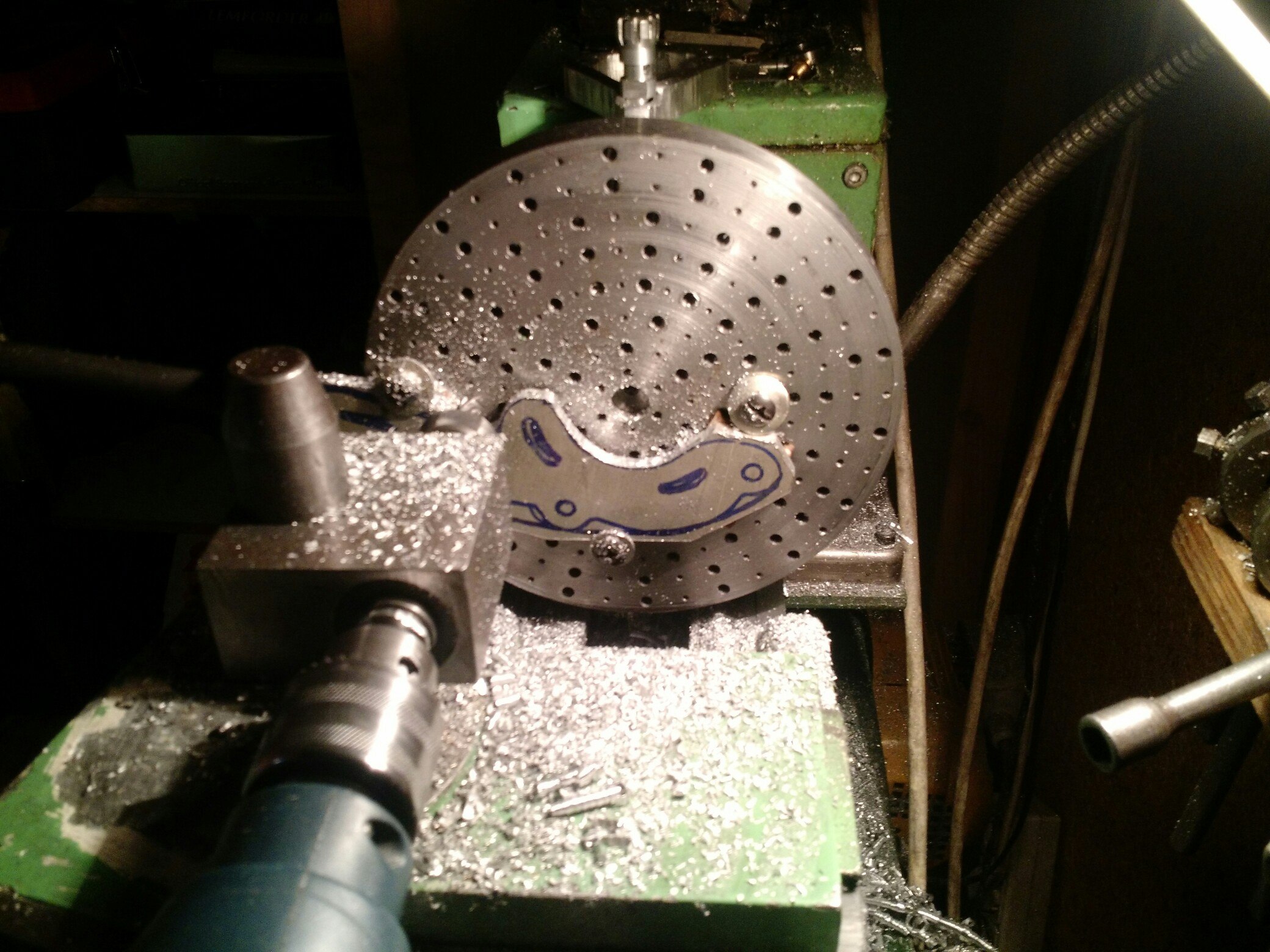

даже есть фотки как это делалось








вращательная подача патрона посредством руки, сейчас в процессе подключаемая червячная подача на шпиндель

Последний раз редактировалось РЕГОТУН, 13.04.2017 в 02:09.
РЕГОТУН вне форума   Ответить с цитированием
Старый 13.04.2017, 12:00   #19
vovz

Регистрация: 03.02.2017
Сообщений: 22
РЕГОТУН, жесть, так и чпу соберете скоро. Большой балкон у вас?
vovz вне форума   Ответить с цитированием
Старый 13.04.2017, 15:08   #20
gluk_


Регистрация: 18.10.2012
Адрес: Ульяновск
Сообщений: 259
делительная головка доставила. DMG, HASS, YCM и прочие отдыхают с их тормозами на движках.
а по теме - шикарно придумано, уважение за прямые руки.
__________________
