Дело было вечером, делать было нечего.
Есть необходимость разобрать данную втулочку.
На данный момент запоролся в самом начале, тут же после снятия контргаек-пыльников (те, что крепятся шестигранником).
Что делать дальше - не знаю. Верней знаю, но сомневаюсь.
Ломать-убивать не охота, поэтому нужен совет.
Судя по тому, что читал в инете, тут же после снятия этих "гаек-пыльников" можно приступить к выбиванию оси из втулки (в любую сторону)
Но у меня она (ось), что-то не выбивается, да и есть подозрение, что это неправильно.

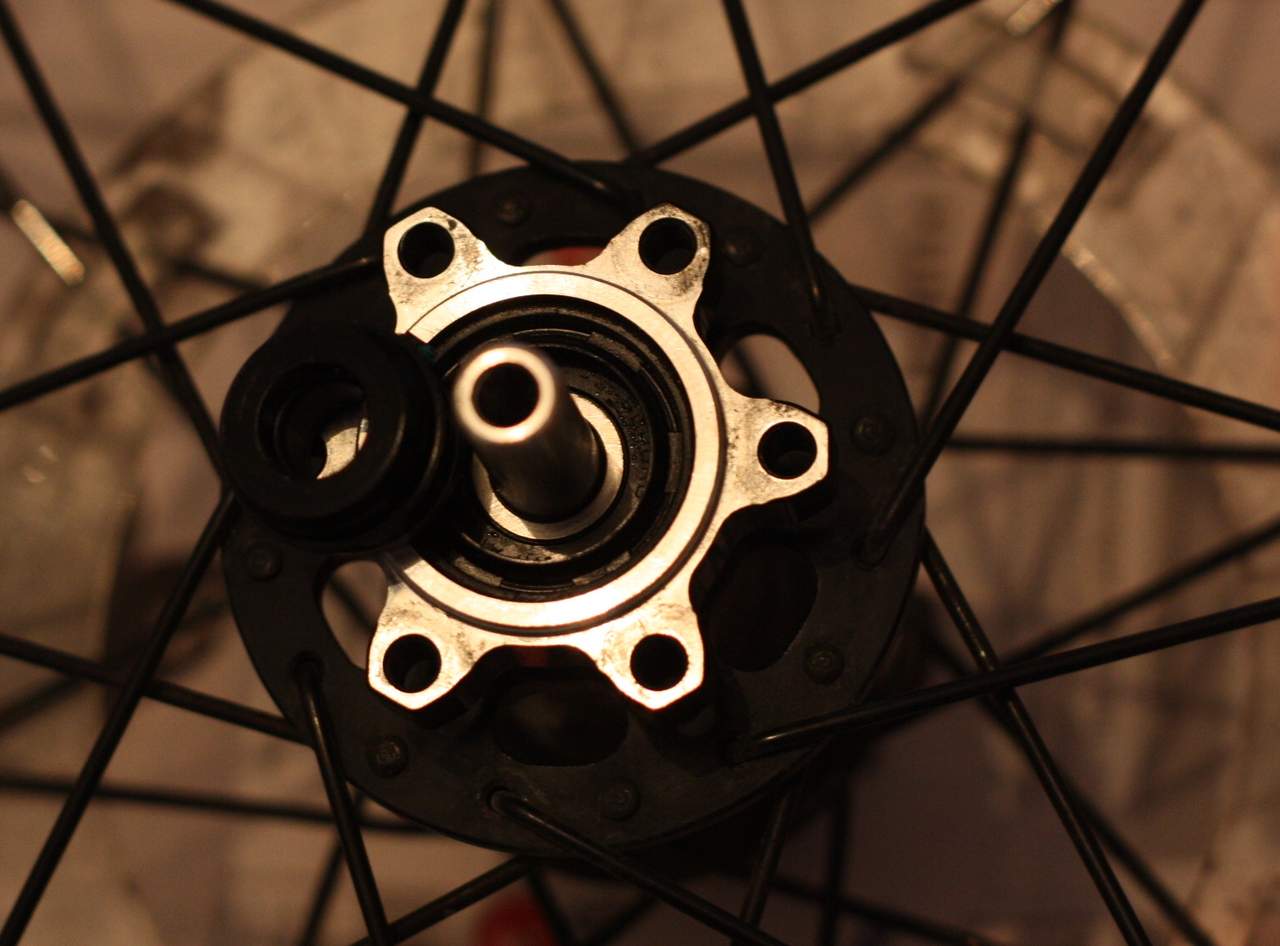

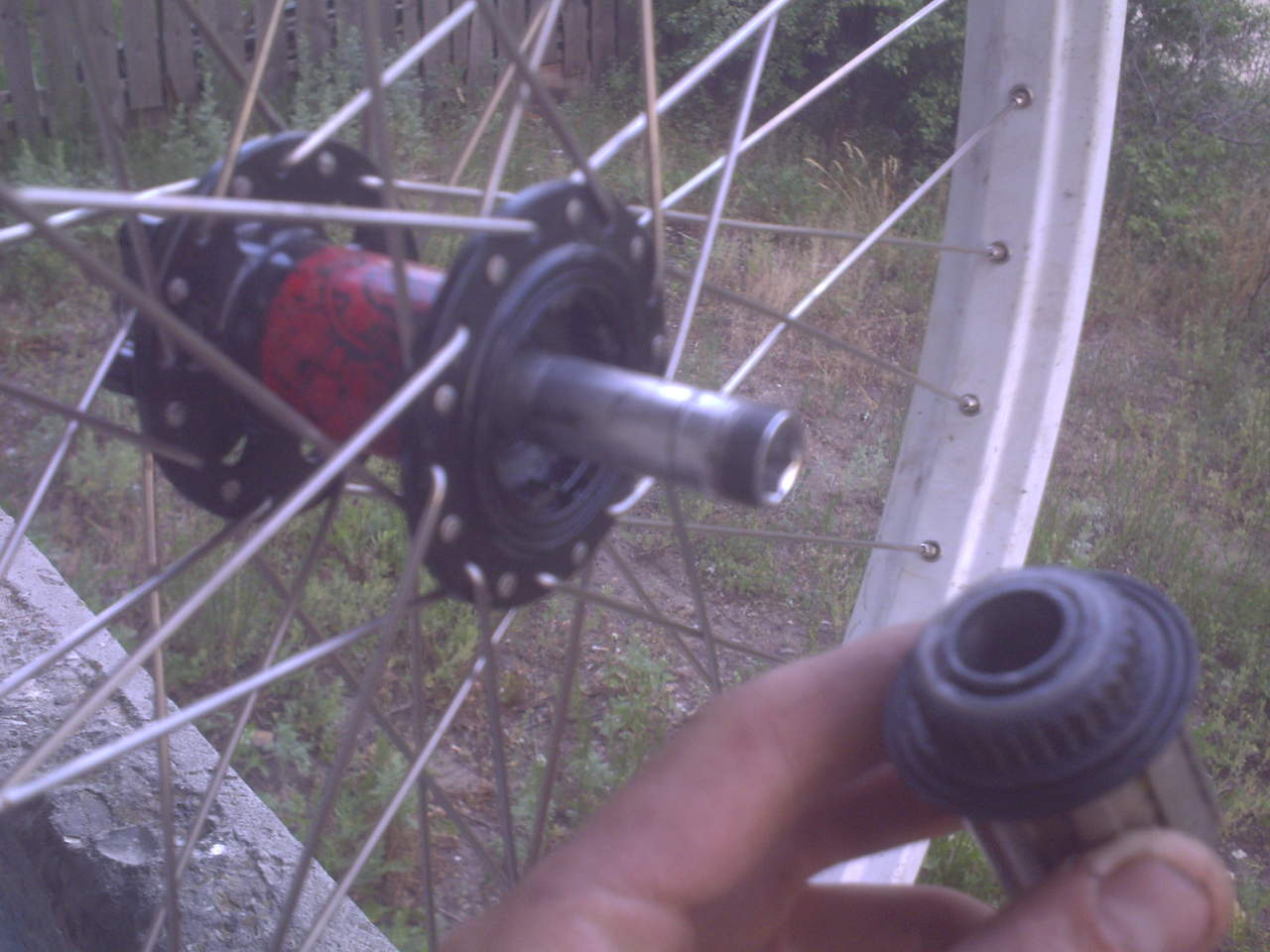

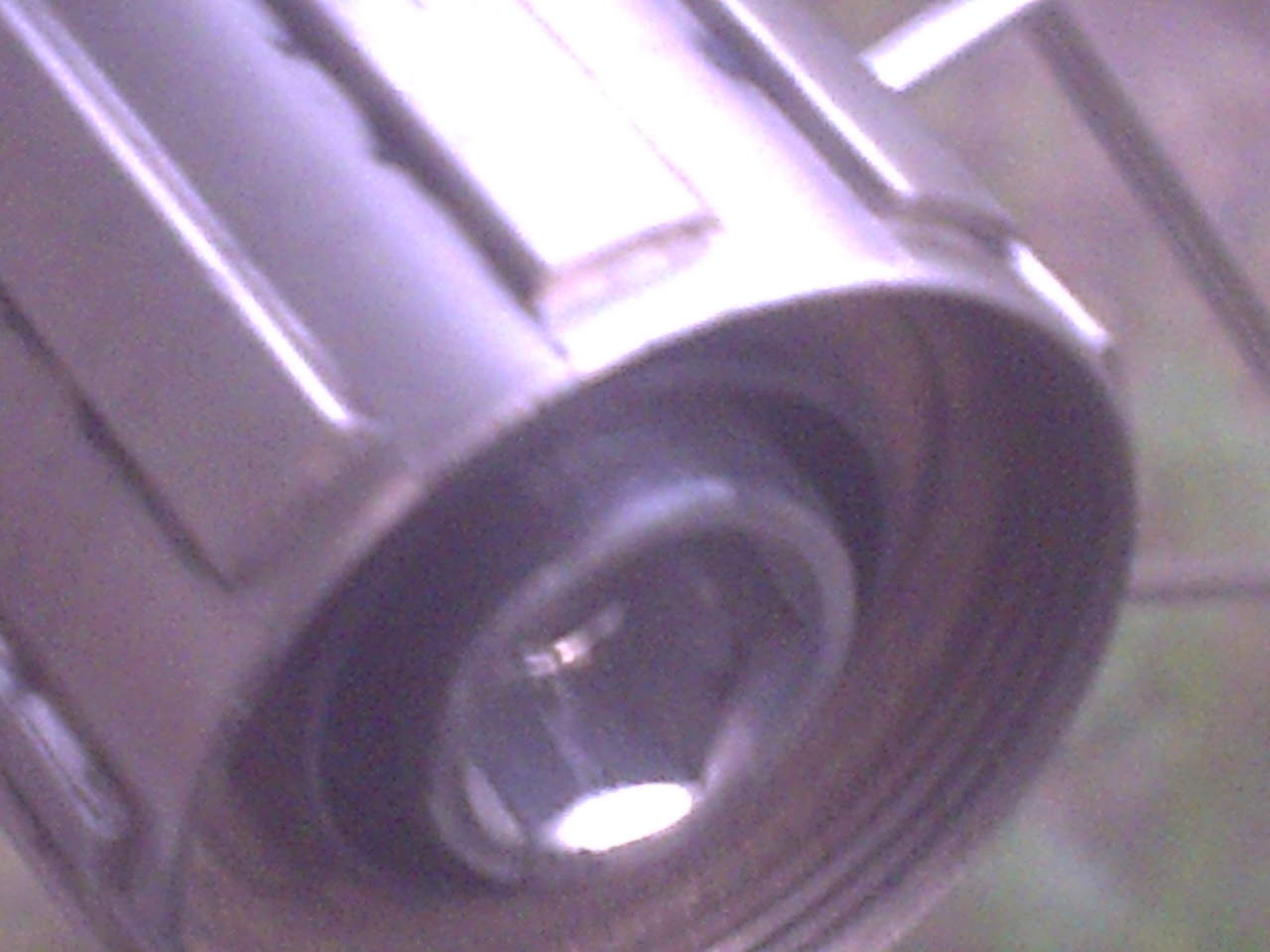

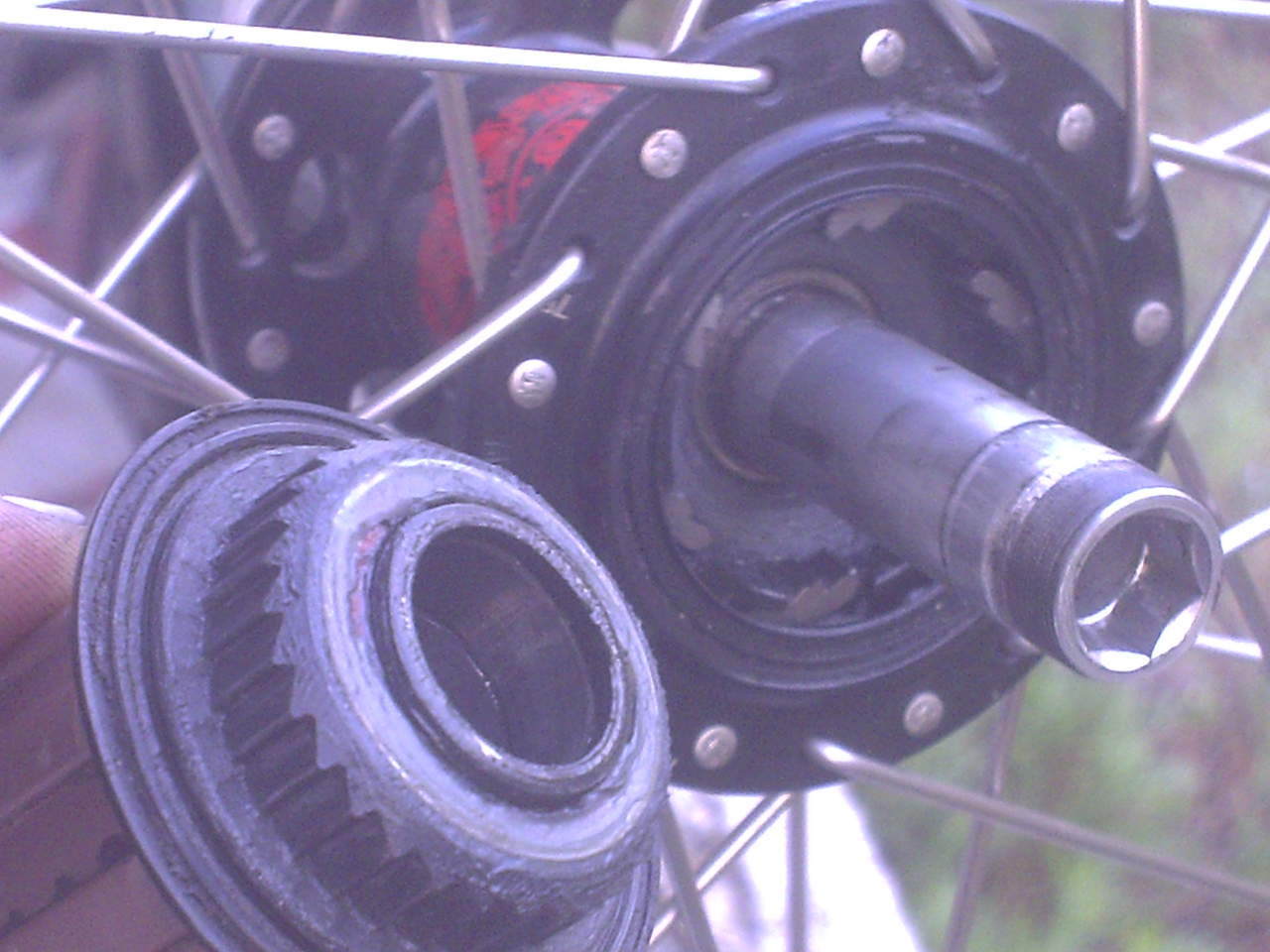

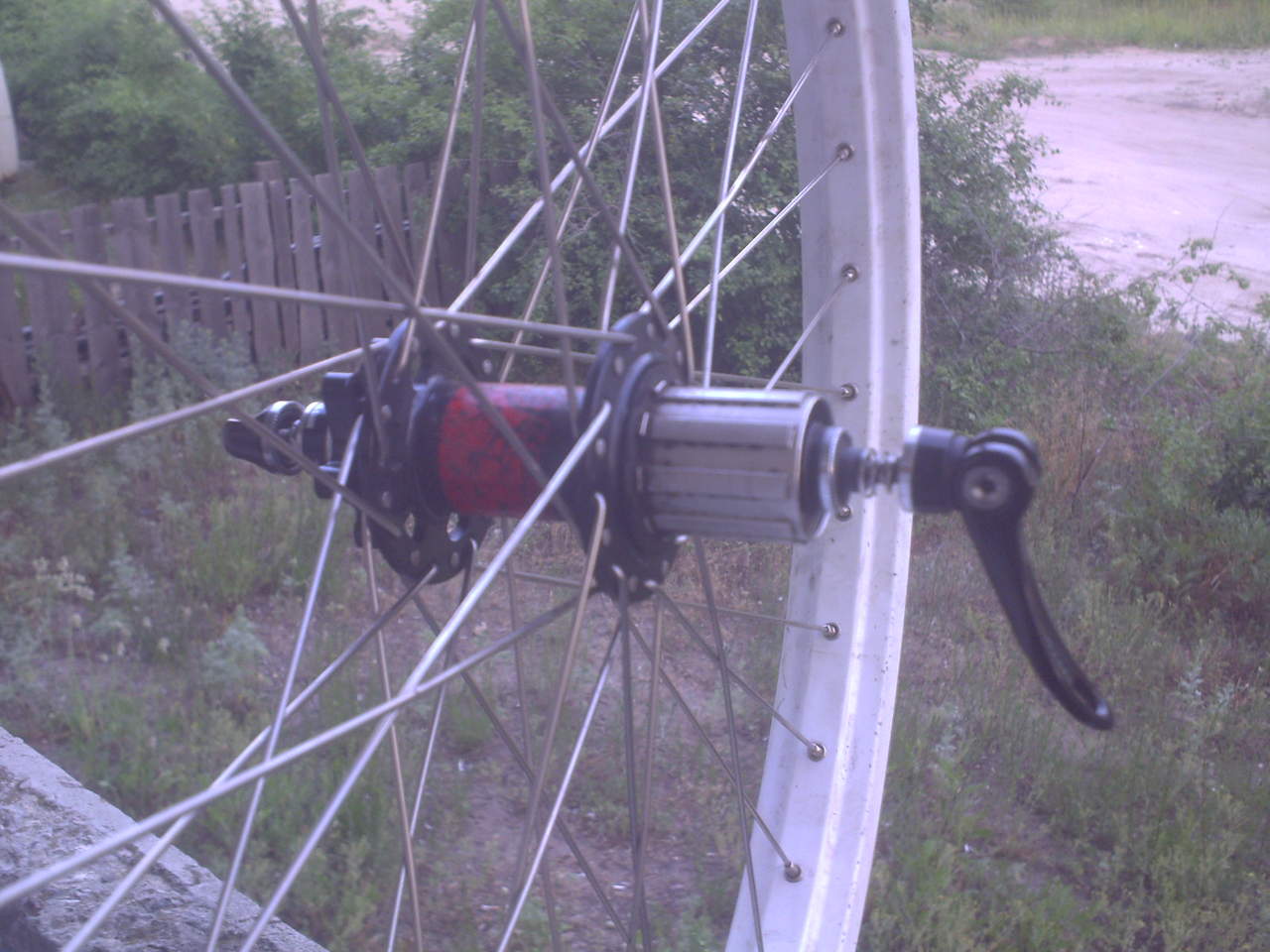

Фото прилагаются:

[Vatson]

Сними барабан. Ось вроде выкручивается, я насколько помню выкручивал.

[ACTMATuK]

Сообщение от Vatson

Сними барабан. Ось вроде выкручивается, я насколько помню выкручивал.

А как бы мне снять барабан?
Я так понимаю, в барабане должно быть некое подобие чашки, с выступами/зазубринами, которую нужно открутить. Однако, ничего подобного я не вижу, всё гладкое (не к чему "придраться").

[Deri LLove]

Сообщение от ACTMATuK

А как бы мне снять барабан?
Я так понимаю, в барабане должно быть некое подобие чашки, с выступами/зазубринами, которую нужно открутить. Однако, ничего подобного я не вижу, всё гладкое (не к чему "придраться").

сам револьвер в руках не держал, но многие барабаны от кампаньоло или мавик снимаются двумя шестигранниками или торксами вставленными в ось. рассмотри ось внимательно из нутри для начала)

[Apostrof82]

Стопорные кольца,есть ?

[Deri LLove]

Сообщение от ACTMATuK

А как бы мне снять барабан?
Я так понимаю, в барабане должно быть некое подобие чашки, с выступами/зазубринами, которую нужно открутить. Однако, ничего подобного я не вижу, всё гладкое (не к чему "придраться").

если ось пустая , думаю на барабане надо удалить еще один некий сальничек, под которым и должны быть те самые шлицы под спец.ключ)других вариантов даже и не предполагаю)

[i.ford]

у меня такой револьвер.снимается так:

[ACTMATuK]

Deri LLove, увы, вариант с шестигранниками не подходит (на 5 не вставляется, а на 4 "гуляет"). В оси есть резьба для болтов (замена QR'а).
Apostrof82, в том то и проблем, что ничего подобного не нащупал. Ощущение, что за "гайками-пыльниками" с обеих сторон идут резиновые пыльники. Их я тыркал-пыркал, не выковыриваются.
i.ford, спасибо, конечно, но мне это напомнило прикол с совой. Можно пару-тройку комментариев?
Выглядит, будто бы после снятия "гаек-пыльников, барабан достаточно потянуть на себя. Ещё заметил, что у тебя ось значительно толще моей и имеет внутренний шестигранник. Может у нас втулки разбираются по-разному?

[virtualAB]

Помоему i.Ford своим рисунком разжевал тебе все.
По твоим фотам вроде бы ты все сделал, теперь хватай барабан и ращи на себя и он выйдет.

[i.ford]

Сообщение от ACTMATuK

Deri LLove, увы, вариант с шестигранниками не подходит (на 5 не вставляется, а на 4 "гуляет"). В оси есть резьба для болтов (замена QR'а).
Apostrof82, в том то и проблем, что ничего подобного не нащупал. Ощущение, что за "гайками-пыльниками" с обеих сторон идут резиновые пыльники. Их я тыркал-пыркал, не выковыриваются.
i.ford, спасибо, конечно, но мне это напомнило прикол с совой. Можно пару-тройку комментариев?
Выглядит, будто бы после снятия "гаек-пыльников, барабан достаточно потянуть на себя. Ещё заметил, что у тебя ось значительно толще моей и имеет внутренний шестигранник. Может у нас втулки разбираются по-разному?

у меня походу другая моделька.у тебя наверное подшипники подзакисли.должно сниматься.бортик на оси посмотри,если нет,обяз снятся.вд-40 подзалей.на барабане подшипники внутри видишь,2 шт?сорри за уг фото

[ACTMATuK]

virtualAB, я тоже советуюсь с КО. Как ни тянул, не вылезает сволочь!
"помоему" пишется раздельно, либо через дефис =P
i.ford, качество фоток - не самое главное, для меня важней, что бы тема "сисек" раскрылась. Попробую приложить побольше силы + пару капель масла.
Есть подозрение, что у тебя 6 pawl и не 10мм ось(как у меня). Но особых конструктивных различий, я так подозреваю, быть не должно.

[i.ford]

Сообщение от ACTMATuK

virtualAB, я тоже советуюсь с КО. Как ни тянул, не вылезает сволочь!
"помоему" пишется раздельно, либо через дефис =P
i.ford, качество фоток - не самое главное, для меня важней, что бы тема "сисек" раскрылась. Попробую приложить побольше силы + пару капель масла.
Есть подозрение, что у тебя 6 pawl и не 10мм ось(как у меня). Но особых конструктивных различий, я так подозреваю, быть не должно.

рад был помочь,дерзай

[Vatson]

У меня 6 собачек, 10мм с эксцентриком.
Снимаешь конусы, в отверстие шестигранником( туда куда эксцентрик вставляешь)
Барабан просто и легко снимается рукой.
Дальше ось скручивается шестигранником большим

[ACTMATuK]

Пришёл к выводу, что модель на 6 и 3 собачки различаются по конструктивности.
Присмотритесь внимательней к верхней фотке, там отчетливо видна резьба (для болтов) в оси. Шестигранники тут не пройдут.
В общем, я нашёл пару тройку интересных англоязычных ресурсов. Сейчас покурю маны и приступлю к дестрою.
Благодарю всех за дельные советы и отсутствие флуда!
Как чего - отпишусь.

[Kacper-lexa81]

Сообщение от Vatson

У меня 6 собачек, 10мм с эксцентриком.
Снимаешь конусы, в отверстие шестигранником( туда куда эксцентрик вставляешь)
Барабан просто и легко снимается рукой.
Дальше ось скручивается шестигранником большим

у него другая модель втулки .

вот его барабан

[Vatson]

Там как я понял надо вытащить внутрянки, а потом барабан скрутить, с помощью касеты???

[FireBIRD]

Надо выбить ось, бить по ней лучше со стороны диска. Затем шестигранником на 10 или 12 не помню уже, выкруить барабан. 6гранник вставляется внутрь втулки, т.е. с обратнйо стороны барабана (опять же со стороны диска). ну а дальше тупо меняешь весь барабан на новый, т.к. разбирать это чудо нафиг. Там внутри насыпные подшипники и 2 собачки.

барабан вот такой - барабан

[ACTMATuK]

Можно засчитывать мне слив.
Аккуратно постучал вчера молоточком (киянки, увы, нет) и со стороны барабана и со стороны диска. Оська хоть бы хны, ни на миллиметр не сдвинулась. Единственное, что изменилось, она стала ещё чуть лучше крутиться.
Решил не ломать втулку дабы, не оставлять себя без велосипеда (нормально не катался 1.5 месяца, во вт. только защитился, а впереди выходные).
На самом деле меня мучили три вещи: втуль изредка поскрипывала на скорости 0,01 км/ч, хотелось пересмазать собачки, с целью зпаставить их стучать ещё чуть громче, ну и пытливый ум, конечно.

Вечерком добавлю ссылок на сторонние ресурсы, где, имхо, довольно неплохо расписали процесс разборки втулки.

Ещё раз благодарю всех за внимание и за ответы.
С пятницей!



UPD.
Ссылки:
Тыц, тыц, ну и тыц.

[SturmVogel]

Помоги кочка! Не получается выпрессовать подш со стороны ротора. Я так понял, что в моей втулке 3 собачки и два прома всего. Пытался выбить осью, прилагал очень большие усилия, но ничего не получилось, из-за этого не могу нормально вставить ось в нее Этот пром что-то держит?

ЗЫ: Втуль выглядит вот так:

[ACTMATuK]

Таки через n-ое время я разобрал свой револьвер. Все прошло успешно. По-моему (давно это было) мне помогла безжалостность, я ещё сильней долбанул по оси, и подшипник "пошёл".

SturmVogel, у нас с тобой одинаковые модели. Да, там всего 2 прома.
Если на оси действительно начала образоваться фаска от нагрузки, при долблении со стороны барабана, то выбей ось и попробуй использовать вместо неё что-нибудь другое.
Возможно, тебе помогут следующие советы:
а) убедиться что пром не перекосило (на глаз, наверное, такое и не определишь). Можно попробовать его аккуратненько вбить обратно (теоретически, может помочь в случае перекоса).
б) Хорошенько все пропшыкать WD40.

p.s.
Не совсем понял вот это: " из-за этого не могу нормально вставить ось в нее". Ось, на сколько помню, вставляется со стороны барабана и упирается в подшипник со стороны ротора.
