[Aristey]

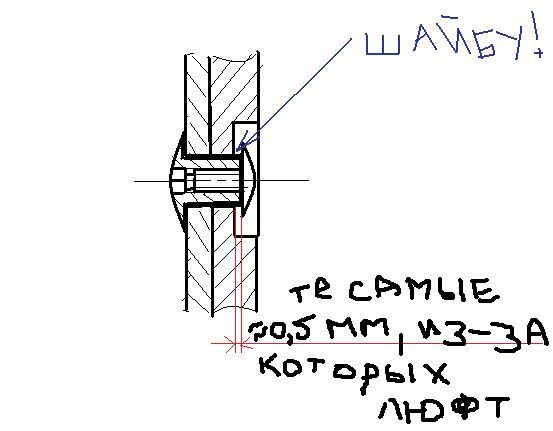

Господа, Help... У меня на новой раме Wildcard есть люфт (где-то 0,5 мм) в "Dropout Pivots" (фотка). Он из-за того, что втулочка, в которую болтик вкручивается, приблизительно на полмиллиметра длинней, чем надобно. И так с обеих сторон. Владельцы, отзовитесь! Ведь на разных рамах эти подшипники исполнены почти одинаково. У вас что-либо подобное есть?

Борисыч в Соколях сказал, что люфт по-любому убирать надо, там ведь большая нагрузка... Убрать не проблема - либо шайбочка, либо подточу те самые втулки на те самые 0,5 мм... Просто надо точно знать, что это брак, а не конструктивный зазор...

Спасибо.

[Traktor]

Аристей,если что,у меня есть запасная такая втулочка(1шт), думаю, в Карте и Косе они одинаковые,так что если надо-обращайся.

[Aristey]

Спасибо)) У меня тоже запасные есть, аж две) И по длине все одинаковые, просто, видать, углубление в раме, где головка болта находится, чуть более глубокое, чем надо... У тебя нет люфта? Тогда просто подточу их и все дела...)

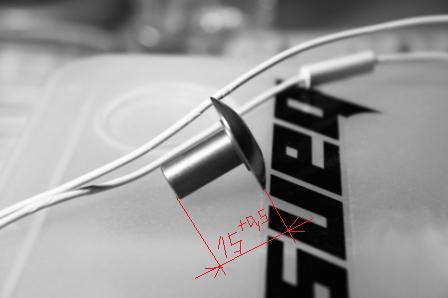

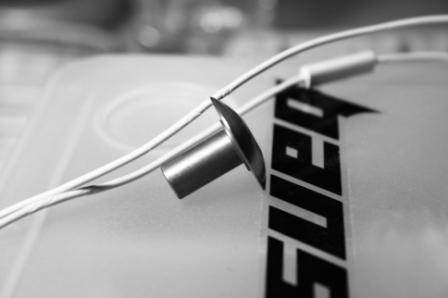

Да, длина цилиндрической части этой самой втулки у меня где-то 15-15.5 мм.

[N-Razer]

у меня тоже карта
длинна тоже 1,5см
даже малейшего люфта нету

[Aristey]

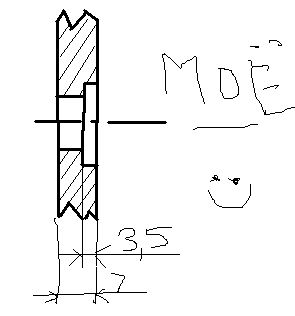

А посмотри, плиз, глубину пазов с внутренней стороны (для этого придётся болтик выкрутить). У меня 3,5 мм паз + 4 мм люминя = 7,5 мм толщина пера. Если не сложно - измерь глубину паза...

Спасибо)

Сорри за качество чертежа и смайлика

Да, кстати, на четеже ошибка - не 7, а 7,5))

[N-Razer]

кое как измерил,вроде бы всё точно так же как и у тебя на рисунке)

[Aristey]

Разобрал - посмотрел, как там оно всё...

Оказалось, что ещё и перекос небольшой есть при совмещении верхних и нижних перьев, три миллиметра . Когда собираешь, то перья приходится чуточку изгибать. Разумеется, это допуск, погрешность сборки. Но всё-равно не самое приятное. Из-за этого, кстати, болт крепления аморта закручивается чуть трудней, чем в расслабленном состоянии. Нарушается соосность...

А ещё над кареткой обнаружилась довольно большая полость)) Туда, пожалуй, можно спички класть, если в поход едешь

[N-Razer]

что-то жесть
а что именно у тебя с перьями?Куда их приходится изгибать ? О_О

[Aristey]

Ща будет несколько фоток... Отвратного качества)))

[Aristey]

Ну вот, прокомментирую только ту, где моя рука указывает направление, в котором нужно сместить верхние перья при сборке на 3 мм, что совсем несущественно, как я понимаю. У вас так же? Или всё идеально ровно?

[N-Razer]

дело в том,что я только один болт откручивал,но такое чувство,что не было ни чего подобного что у тебя.
а между двумя перьями у тебя есть металлическая шайба?

[Traktor]

а может чирканешь Мано? может он чего насоветует.

[Aristey]

Да, пожалуй напишу ему сейчас... А вот чертёжик на скорую руку, из-за чего нельзя затянуть...

[N-Razer]

у меня вот между перьями есть ещё металлическая шайба,как раз 0,5-1мм, и других шайб я не вижу

[Aristey]

О! А у меня идут (если смотреть с внешней стороны): Подшипник---люминь пера---шайба металл. около 3 мм---пластмасска белая---внутреннее перо.

Никаких тоненьких шайб нет...

[N-Razer]

ну может я что-то не так посмотрел,прост откручивал лишь одно перо,и норм посмотреть оч сложно
пиши мано =)

[Aristey]

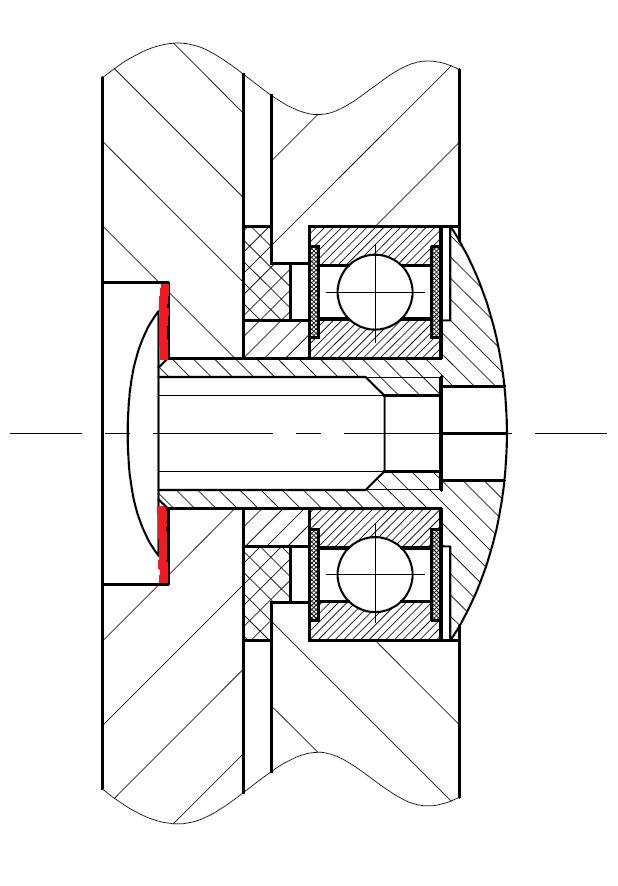

Ща норм чертёжик сделал...

С Мано поговорил.

[Aristey]

Вот. Как видите - это мой случай. Между болтом и нижним пером зазор около 0,5 мм, из-за которого я не смогу затянуть. Ща его красным помечу...

Если ТУДА вставить шайбу, то всё будет ОК...
Добавлено:
Всем большое спасибо, кто откликнулся. Буду устранять

[Aristey]

Ну вот. Готово. Шайбы идут лесом. Подточил втулки и всё стало идеально)) Получилось как на последней картинке.

Последний вопрос владельцам. Если взять шестигранник и попытаться провернуть затянутый узел, большое усилие требуется? Или он очень легко проворачивается? Под узлом понимаю Болт+Втулка.

Усё.

[N-Razer]

крутится легко
Добавлено:
в общем начал потихоньку собирать байк,и начались проблем
рама вайлдкард.
При установке заднего колеса,правый дропаут оказался маленьким по диаметру,как и петух О_____О. В начале дропаута пришлось шлифануть 1 мм металла,иначе втулка не лезла ((.А главное что запасной петух подошёл отлично,жесть.
На сайте тиммано(да и на офф сайте) пишут,что подседел диаметром 30мм, на самом деле он 30,9мм, терь ещё новый подседел надо.
Пока что всё,но я уже боюсь рулевую ставить,авось там не 1,5",а 1,4" или 1.6"

у Aristey'я вон тоже косяк...

пока что крутость банши в моих глазах подорвана,посмотрим что дальше будет :-?
