Изготовление картриджа для marzocchi 55rs

Ответ

Опции темы Поиск в этой теме
Старый 24.03.2020, 17:45   #1
4ibyka


Регистрация: 14.04.2018
Адрес: зеленоград
Сообщений: 27

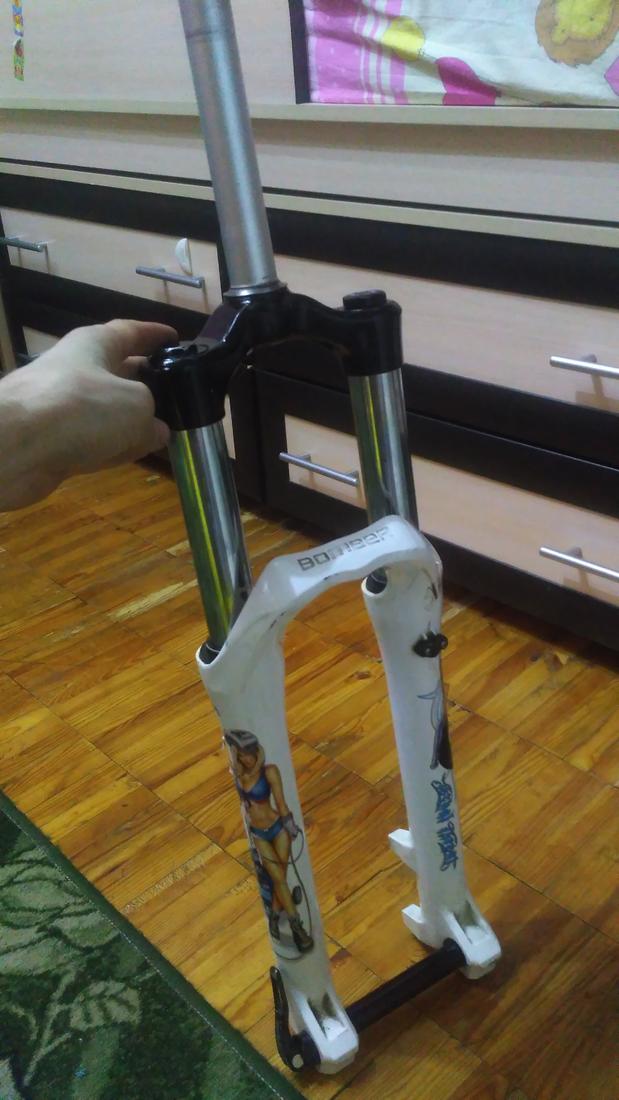

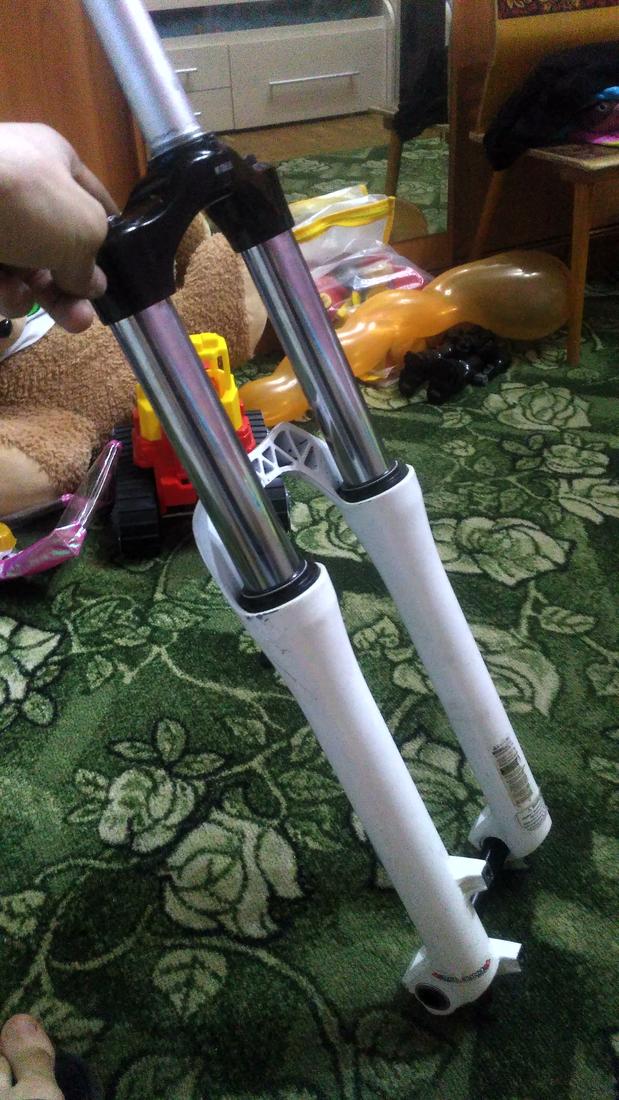

Купил я вилку marzocchi 55rs на просторах Авито за 4тр, состояние у нее было мягко говоря убитое,песок внутри,ноги на полировку.направляющие тоже пришлось 600кой пройти.вот и решил восстановить и разогнать ее с 140мм до 160мм.
Нажмите на изображение для увеличения
Название: IMG_20200317_203009.jpg
Просмотров: 39
Размер:	75.8 Кб
ID:	359432

Нажмите на изображение для увеличения
Название: IMG_20200317_203024.jpg
Просмотров: 34
Размер:	67.6 Кб
ID:	359433

Нажмите на изображение для увеличения
Название: IMG-20200317-WA0013.jpg
Просмотров: 43
Размер:	64.6 Кб
ID:	359434

Нажмите на изображение для увеличения
Название: IMG-20200317-WA0017.jpg
Просмотров: 41
Размер:	67.1 Кб
ID:	359435

Нажмите на изображение для увеличения
Название: IMG-20200317-WA0019.jpg
Просмотров: 39
Размер:	67.5 Кб
ID:	359436

Нажмите на изображение для увеличения
Название: IMG_20200319_191450.jpg
Просмотров: 44
Размер:	67.9 Кб
ID:	359444


Последний раз редактировалось 4ibyka, 24.03.2020 в 18:13. Причина: Автоматическое добавление
4ibyka вне форума   Ответить с цитированием
Старый 24.03.2020, 17:59   #2
4ibyka


Регистрация: 14.04.2018
Адрес: зеленоград
Сообщений: 27

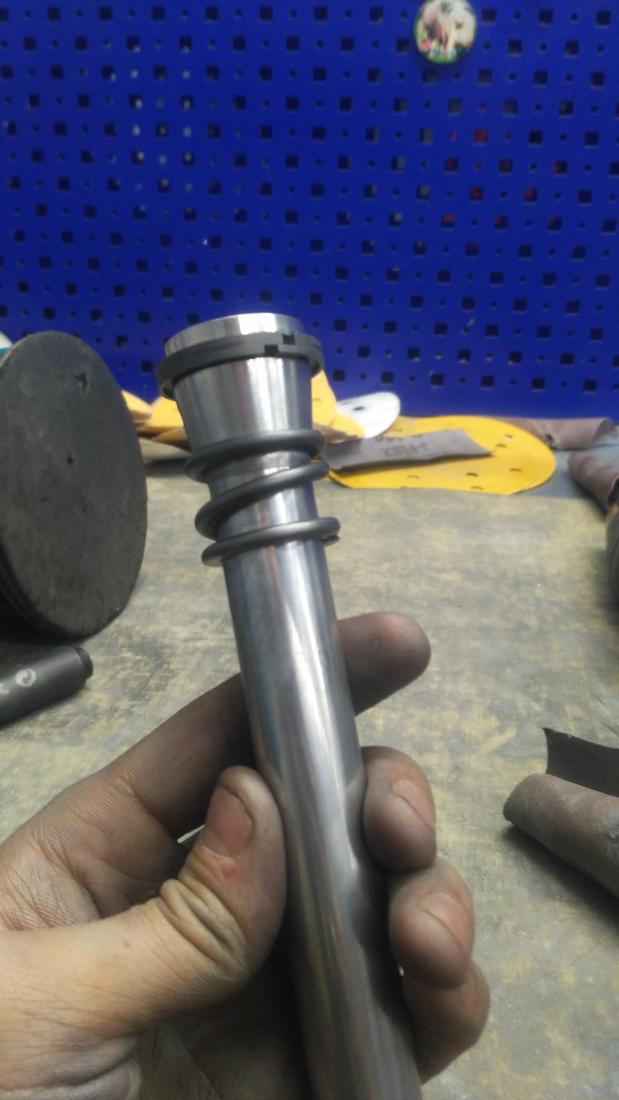

Разгон до 160мм.пружина была 40мм,укоротил до 20мм.было 140мм стало 160мм.катридж отполировал,в нутрии пружины всё зачистил от острых краев чтоб не натирала алюминий в масло.грел пружину обычной горелкой.
Нажмите на изображение для увеличения
Название: IMG_20200319_101813.jpg
Просмотров: 40
Размер:	60.0 Кб
ID:	359437

Нажмите на изображение для увеличения
Название: IMG_20200319_102539.jpg
Просмотров: 46
Размер:	76.4 Кб
ID:	359438

Нажмите на изображение для увеличения
Название: IMG_20200319_112127.jpg
Просмотров: 34
Размер:	68.5 Кб
ID:	359439

Нажмите на изображение для увеличения
Название: IMG_20200319_112455.jpg
Просмотров: 43
Размер:	47.7 Кб
ID:	359440

Нажмите на изображение для увеличения
Название: IMG_20200319_112648.jpg
Просмотров: 39
Размер:	62.0 Кб
ID:	359441

Нажмите на изображение для увеличения
Название: IMG_20200319_112734.jpg
Просмотров: 11
Размер:	61.3 Кб
ID:	359442

Нажмите на изображение для увеличения
Название: IMG_20200319_114929.jpg
Просмотров: 45
Размер:	59.9 Кб
ID:	359443

4ibyka вне форума   Ответить с цитированием
Старый 24.03.2020, 19:45   #3
4ibyka


Регистрация: 14.04.2018
Адрес: зеленоград
Сообщений: 27
Потом меня понесло))с стороны пружины была какая-то стальная палка, да и пружины в вилке не было,работала на воздухе.пришла в голову идея изготовить свой картридж!задумка такова чтоб масло гонялось (смазывая пружину)ну и небольшая компрессия.вот что получилось.

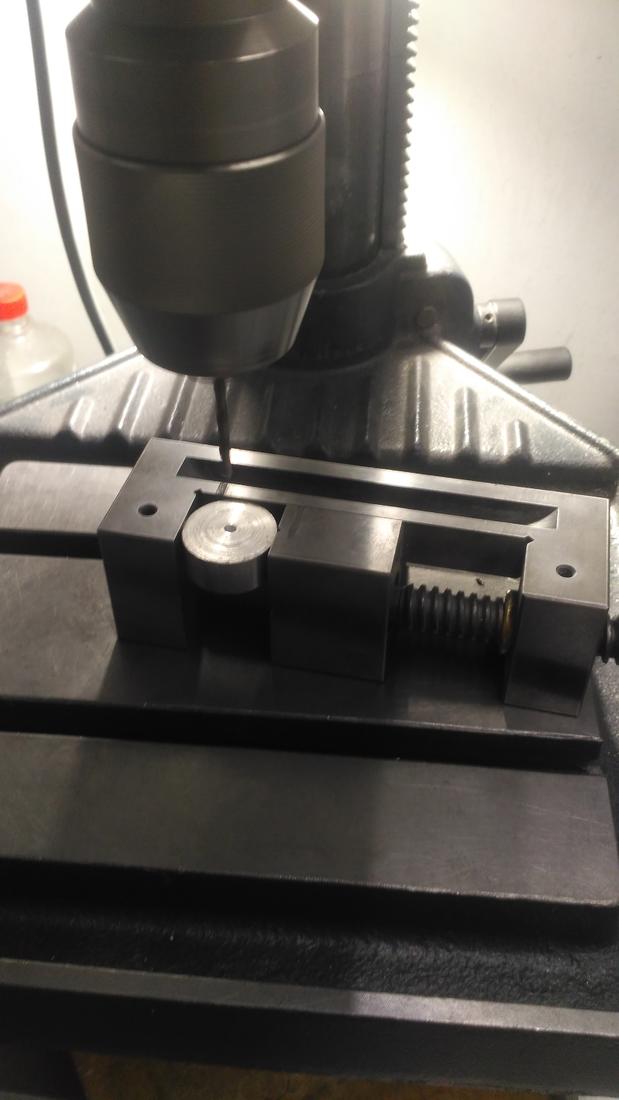

ВСЕ ДЕЛАЛОСЬ НА СВЕРЛИЛЬНОМ СТАНКЕ И ТОКАРНЫЕ РАБОТЫ ТОЖЕ ДЕЛАЛИСЬ НА СВЕРЛИЛЬНОМ СТАНКЕ.

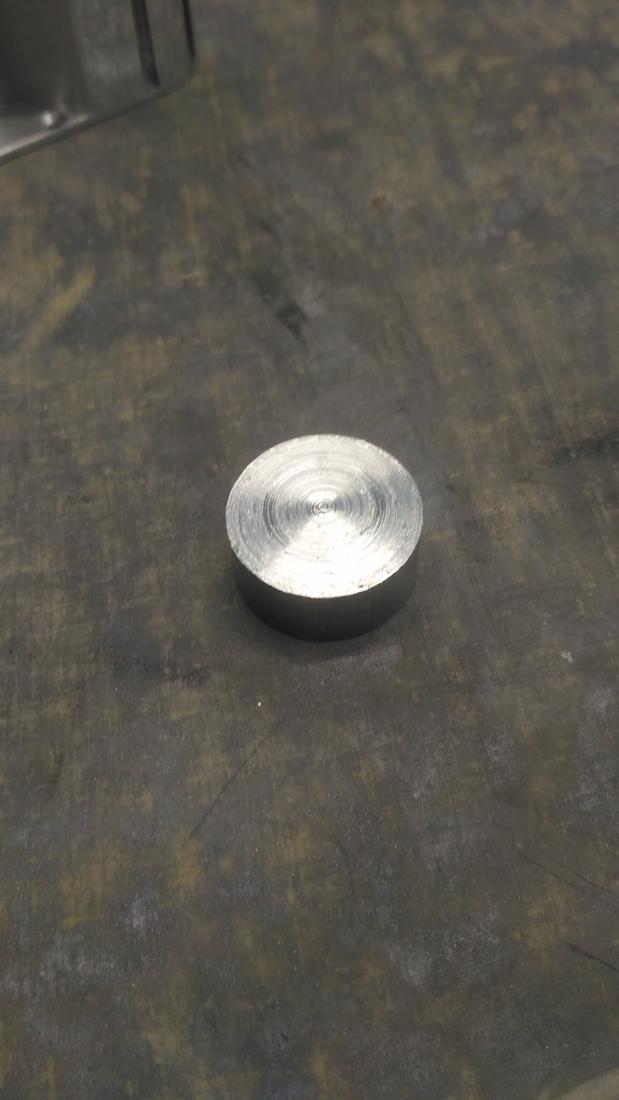

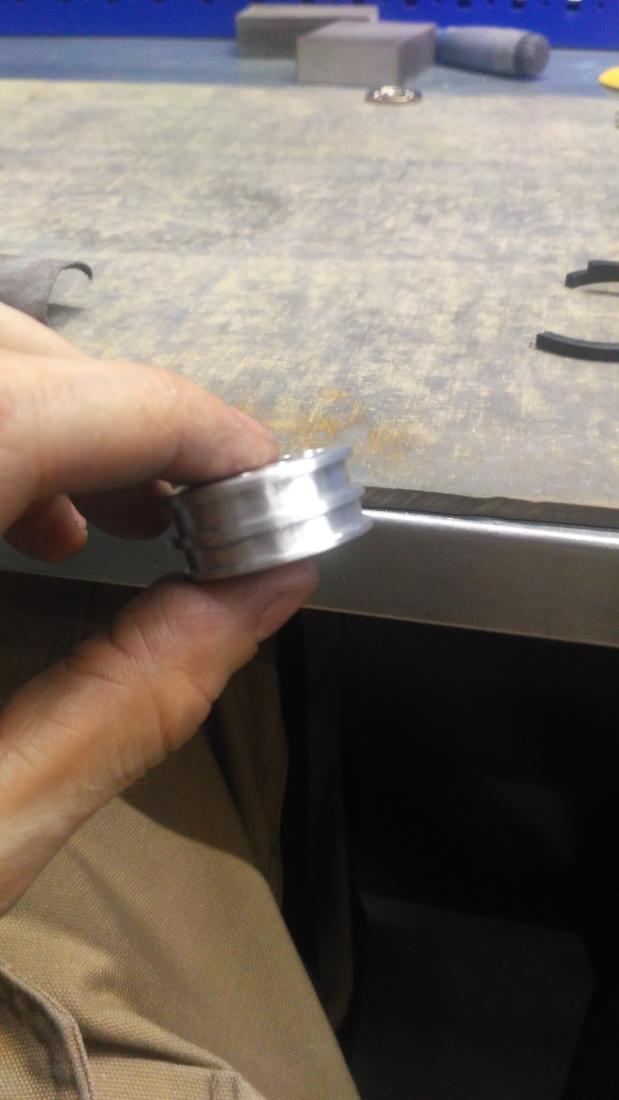

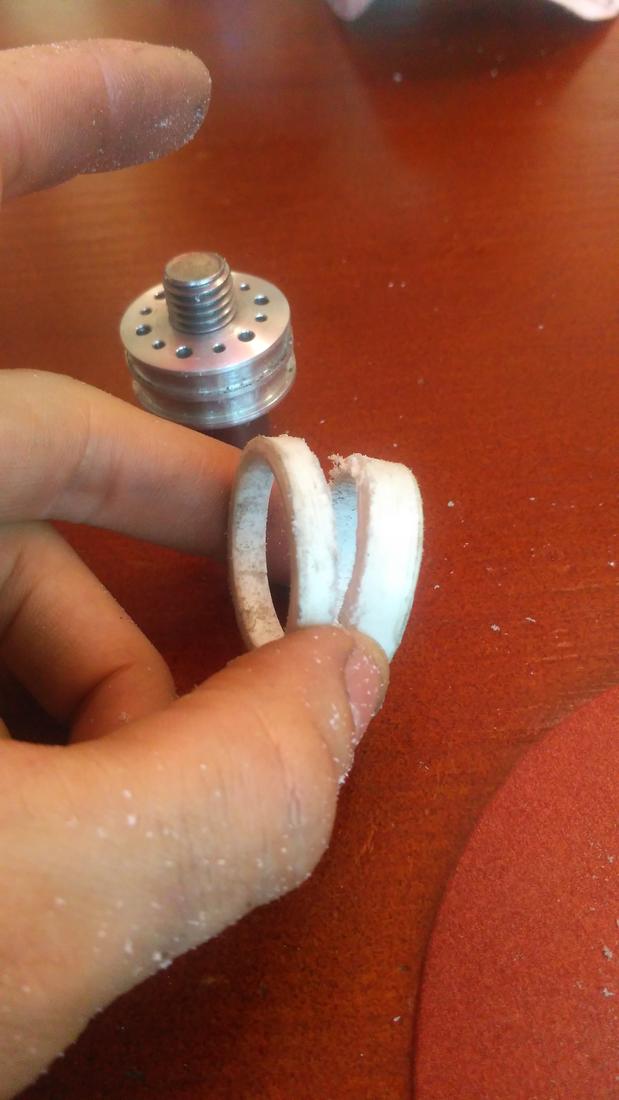

Был взят отрезок балванки,в качестве трафарета использовал запчасть жёсткого диска.после того как сделал канавку под кольцо(чтоб алюминий не задевал стенки внутри ноги)по диаметру подошла ПВХ труба 32мм была металлизированная-нагрел феном и отделил ненужную часть.отверстие в середине 12мм.
Нажмите на изображение для увеличения
Название: IMG_20200320_085035.jpg
Просмотров: 46
Размер:	47.1 Кб
ID:	359445

Нажмите на изображение для увеличения
Название: IMG_20200320_085046.jpg
Просмотров: 33
Размер:	44.3 Кб
ID:	359446

Нажмите на изображение для увеличения
Название: IMG_20200320_085609.jpg
Просмотров: 37
Размер:	48.1 Кб
ID:	359447

Нажмите на изображение для увеличения
Название: IMG_20200320_110421.jpg
Просмотров: 47
Размер:	53.4 Кб
ID:	359448

Нажмите на изображение для увеличения
Название: IMG_20200320_160248.jpg
Просмотров: 36
Размер:	48.8 Кб
ID:	359449

Нажмите на изображение для увеличения
Название: IMG_20200320_160253.jpg
Просмотров: 29
Размер:	40.7 Кб
ID:	359450

Нажмите на изображение для увеличения
Название: IMG_20200322_092903.jpg
Просмотров: 36
Размер:	56.0 Кб
ID:	359451

Нажмите на изображение для увеличения
Название: IMG_20200322_100742.jpg
Просмотров: 35
Размер:	54.9 Кб
ID:	359452


Последний раз редактировалось 4ibyka, 24.03.2020 в 19:53.
4ibyka вне форума   Ответить с цитированием
Старый 24.03.2020, 20:00   #4
4ibyka


Регистрация: 14.04.2018
Адрес: зеленоград
Сообщений: 27

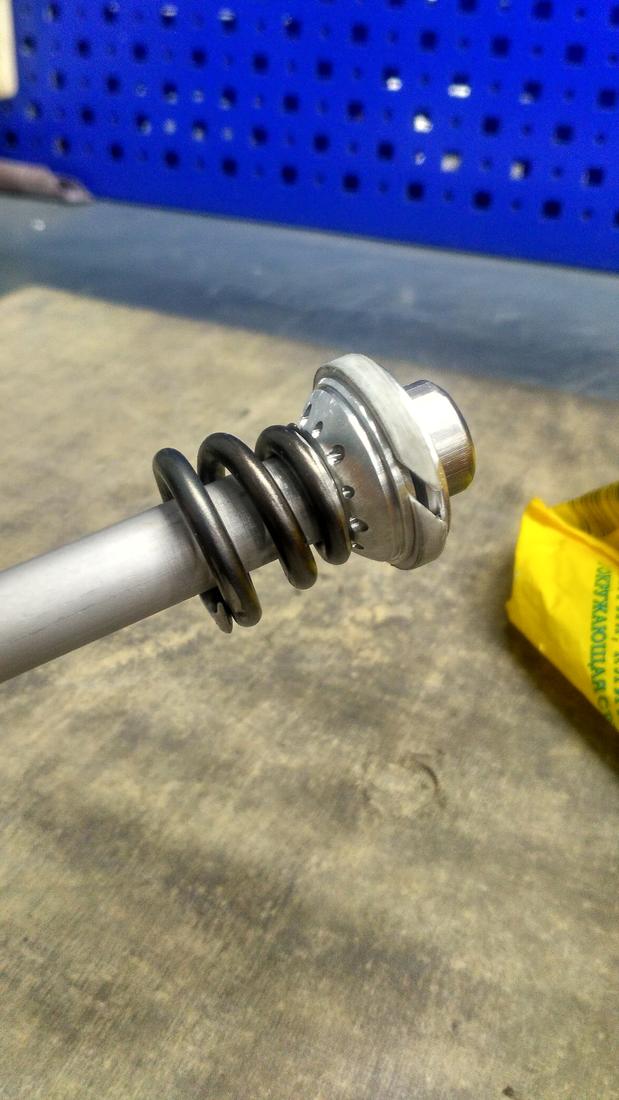

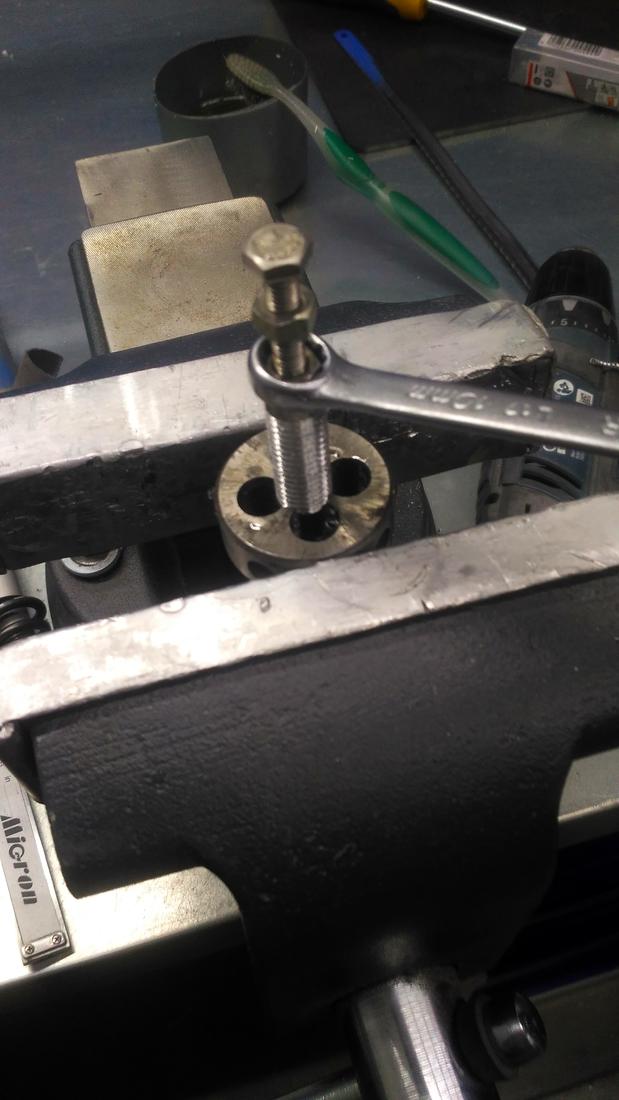

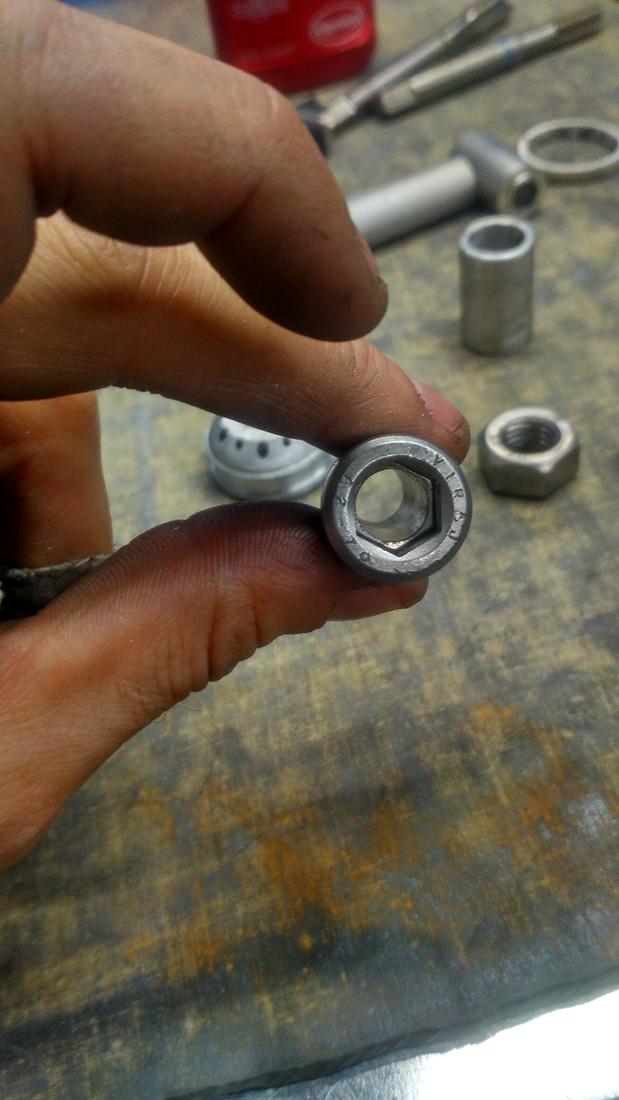

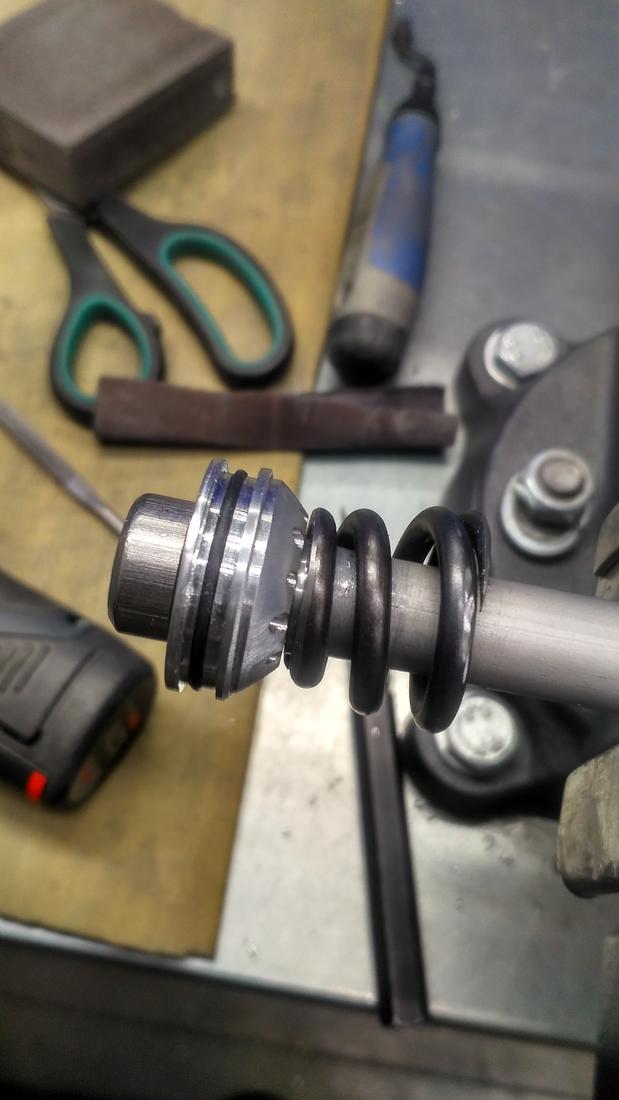

Чтобы соединить трубку и Поршень взял шестигранный винт нерж м12 и был просверлин насквозь.чтоб держалась пружина верх нагрел горелкой и вбил шарик.крепилось все на фиксатор резьбы.нижнию конавку пришлось спилить так как пружина загораживала отверстия выхода масла.после всего сделанного пришел домой в ставил конструкцию и оказалось что в верху короны 32мм а в самой ноге 33мм.пришлось делать проточку в конавке под резиновое кольцо чтоб сверху сжалось а в ноге раздалось до 33 мм.
Нажмите на изображение для увеличения
Название: IMG_20200323_080159_HDR.jpg
Просмотров: 38
Размер:	122.8 Кб
ID:	359453

Нажмите на изображение для увеличения
Название: IMG_20200323_080759_HDR.jpg
Просмотров: 38
Размер:	63.4 Кб
ID:	359454

Нажмите на изображение для увеличения
Название: IMG_20200323_083659_HDR.jpg
Просмотров: 33
Размер:	86.4 Кб
ID:	359455

Нажмите на изображение для увеличения
Название: IMG_20200323_091819_HDR.jpg
Просмотров: 35
Размер:	61.3 Кб
ID:	359456

Нажмите на изображение для увеличения
Название: IMG_20200323_092642_HDR.jpg
Просмотров: 43
Размер:	68.1 Кб
ID:	359457

Нажмите на изображение для увеличения
Название: IMG_20200323_095837_HDR.jpg
Просмотров: 39
Размер:	75.9 Кб
ID:	359458

Нажмите на изображение для увеличения
Название: IMG_20200323_095848_HDR.jpg
Просмотров: 42
Размер:	90.5 Кб
ID:	359459

Нажмите на изображение для увеличения
Название: IMG_20200324_162405_HDR.jpg
Просмотров: 35
Размер:	74.7 Кб
ID:	359460


Последний раз редактировалось 4ibyka, 24.03.2020 в 20:06.
4ibyka вне форума   Ответить с цитированием
Старый 24.03.2020, 20:15   #5
4ibyka


Регистрация: 14.04.2018
Адрес: зеленоград
Сообщений: 27

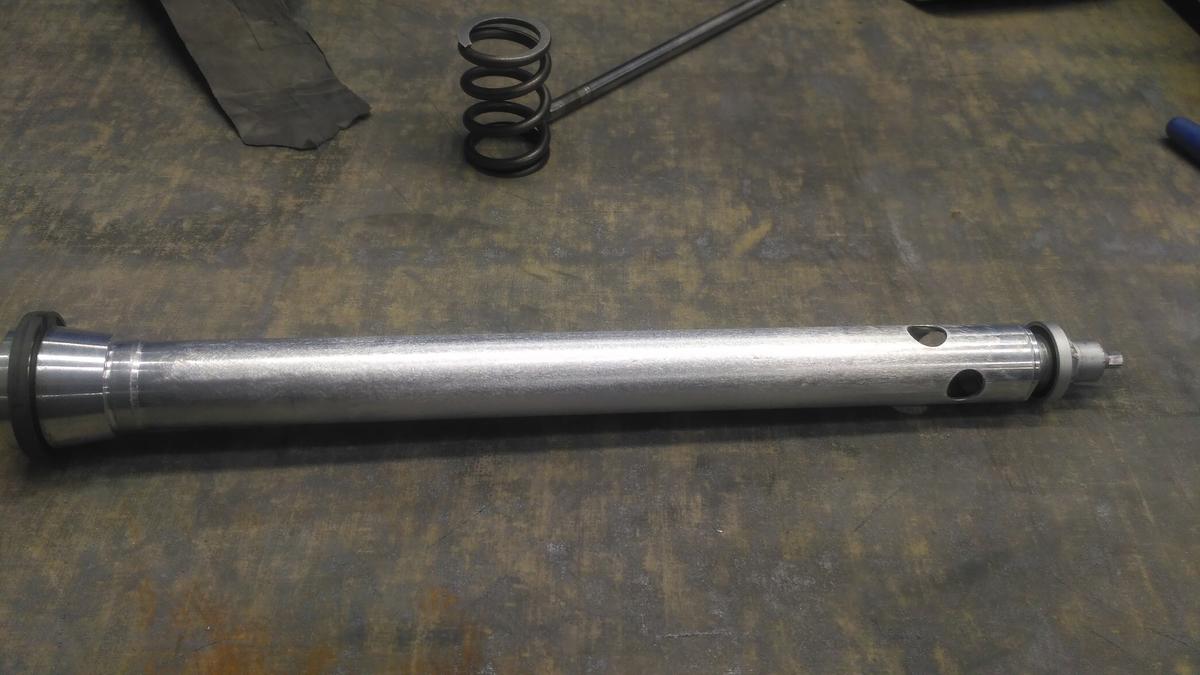

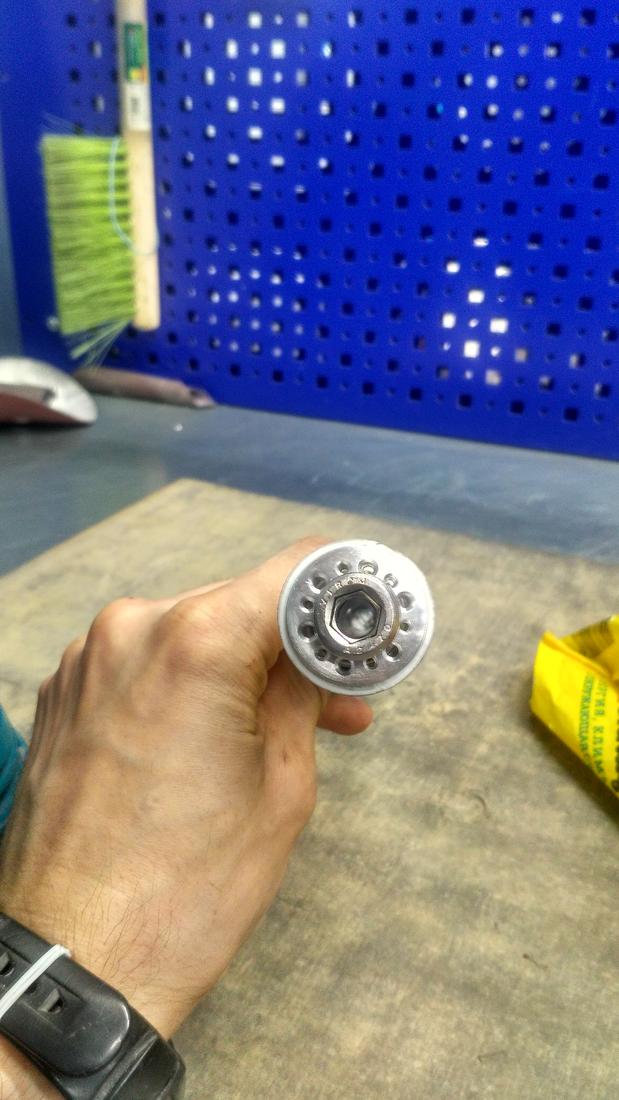

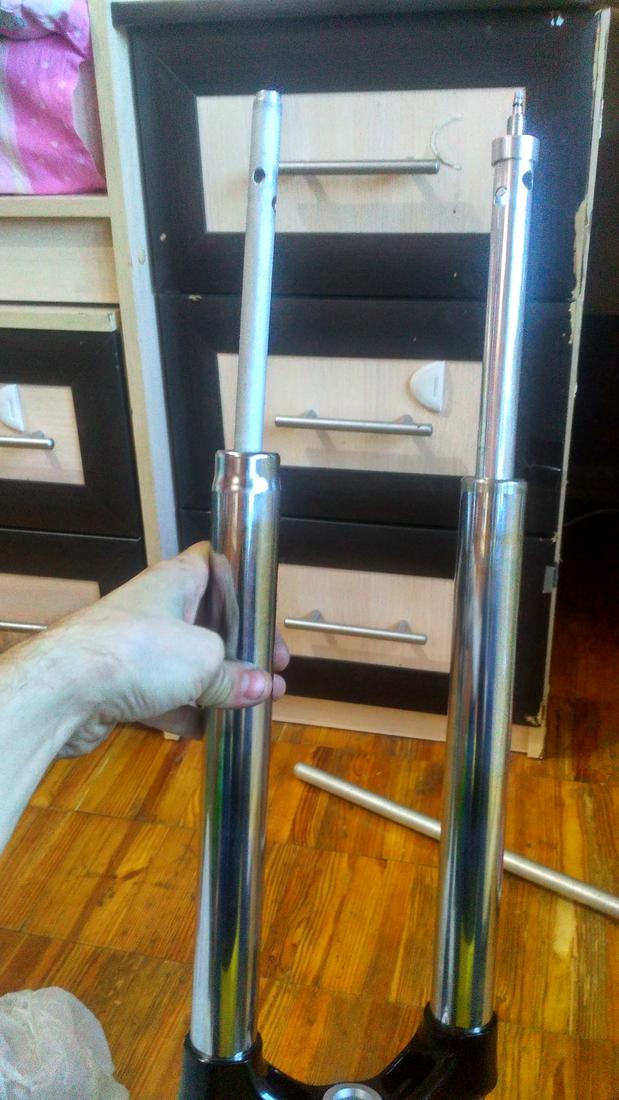

Снизу также нарезанна резьба м12 и вставлена заглушка,а также просверлины отверстия для масла м6.честно сказать получилось немного кривовато но работает,пришлось его забивать туда.ни чего притрется.масло пока что не заливал так как сальники текли но я их кинул в капошу-старый способ восстановления резины на сальниках не пробовал, отпишусь что получилось.
Нажмите на изображение для увеличения
Название: IMG_20200324_095907_HDR.jpg
Просмотров: 36
Размер:	55.2 Кб
ID:	359461

Нажмите на изображение для увеличения
Название: IMG_20200324_104040_HDR.jpg
Просмотров: 38
Размер:	61.4 Кб
ID:	359462

Нажмите на изображение для увеличения
Название: IMG_20200324_162341_HDR.jpg
Просмотров: 38
Размер:	102.6 Кб
ID:	359463

Нажмите на изображение для увеличения
Название: IMG_20200324_162350_HDR.jpg
Просмотров: 40
Размер:	80.4 Кб
ID:	359464

Нажмите на изображение для увеличения
Название: IMG_20200324_181807_HDR.jpg
Просмотров: 41
Размер:	88.2 Кб
ID:	359465

Нажмите на изображение для увеличения
Название: IMG_20200324_095855_HDR.jpg
Просмотров: 34
Размер:	70.0 Кб
ID:	359466

4ibyka вне форума   Ответить с цитированием
Старый 24.03.2020, 20:38   #6
Artemius


Регистрация: 10.01.2006
Адрес: Коломенская
Сообщений: 3,208
Круто, хорошо когда руки растут из плеч, отпиши когда полностью все соберешь, интересно как она по работе будет.
__________________
|____JAGUAR____|','''|'''''''''\____,,праздник к нам
*'(@)'(@)'''''''|(@)(@)******|(@)**приходит
Artemius вне форума   Ответить с цитированием
Старый 24.03.2020, 21:40   #7
skyrood


Регистрация: 25.02.2006
Сообщений: 733
Клуб "охчумелые ручки"
skyrood вне форума   Ответить с цитированием
Старый 25.03.2020, 08:18   #8
4ibyka


Регистрация: 14.04.2018
Адрес: зеленоград
Сообщений: 27
По началу не хотел выкладывать,но подумал что тем велоремонта мало.и все кто видел что я делаю, сказали,выложи в интернет.вилку собрал(накинул) ходит конечно туговато ,до этого вставлял корону и она сама вниз опускалась.сейчас просто плавно ходит,но без масла,а с маслом должна плюшевой быть.пыльники и сальники сейчас в капоше отмачиваются посмотрю что будет,должна резина стянутся.
Нажмите на изображение для увеличения
Название: IMG_20200325_071748_HDR.jpg
Просмотров: 43
Размер:	81.2 Кб
ID:	359478

4ibyka вне форума   Ответить с цитированием
Старый 31.03.2020, 20:25   #9
4ibyka


Регистрация: 14.04.2018
Адрес: зеленоград
Сообщений: 27

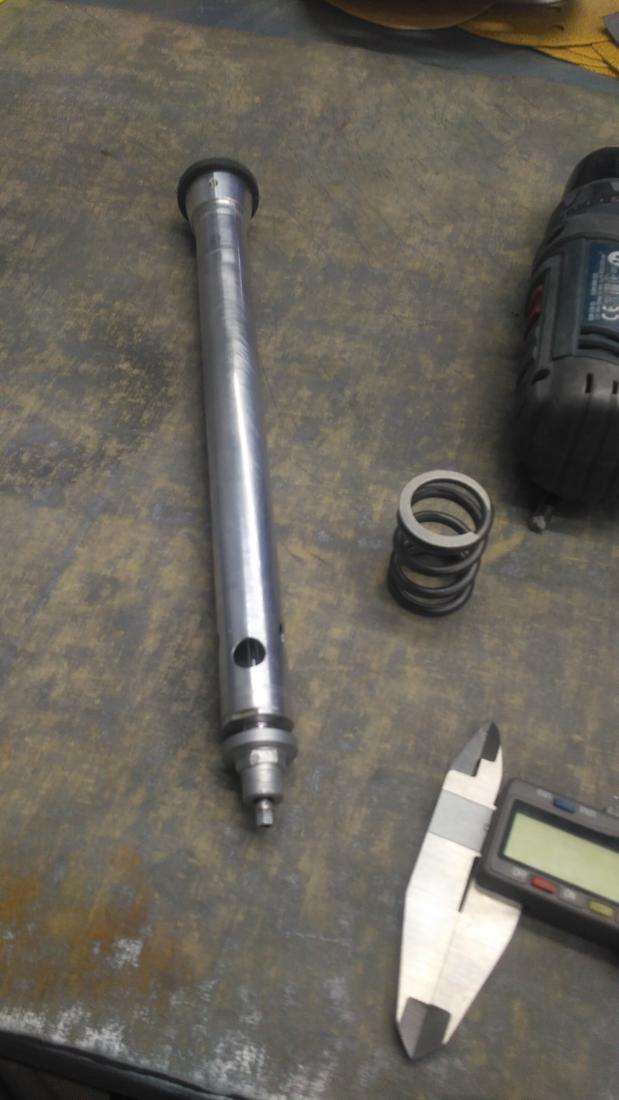

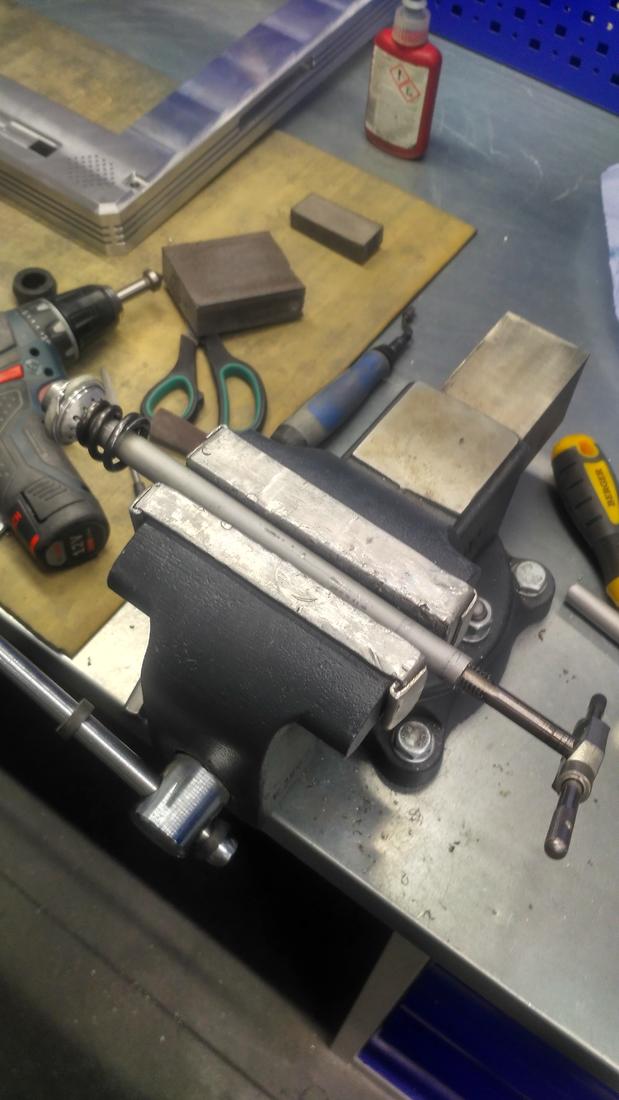

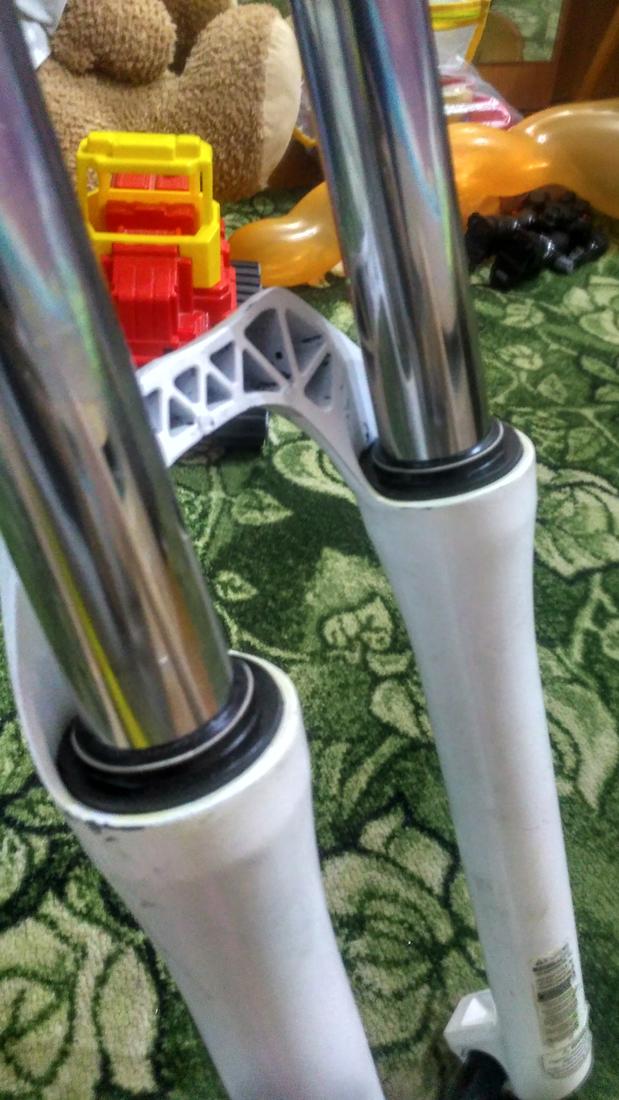

И так,сальники с пыльниками отмачились в капоше 3 дня + подрезал пружинки по 5мм,установил не текут.по поводу картриджа- первый раз вставил (забил его) во внутрь вилка стала работать туго.все вытащил и оказалось что ствол поршня кривой,в общем изготовил такой же все аккуратно сделал и он давольно легко залес в ногу.работа изумительная ,очень плюшевая, небольшая компрессия присутствует и смазывает пружину (масло выстреливает).в общем картридж получился!
Нажмите на изображение для увеличения
Название: IMG_20200331_191317_HDR.jpg
Просмотров: 36
Размер:	96.7 Кб
ID:	359751

Нажмите на изображение для увеличения
Название: IMG_20200331_191329_HDR.jpg
Просмотров: 33
Размер:	123.2 Кб
ID:	359752

Нажмите на изображение для увеличения
Название: IMG_20200331_191341_HDR.jpg
Просмотров: 30
Размер:	94.2 Кб
ID:	359753

4ibyka вне форума   Ответить с цитированием
Старый 31.03.2020, 21:08   #10
lokki


Регистрация: 05.08.2006
Адрес: Berlin
Сообщений: 1,177
Проверь теперь, не стала ли вилка "затыкаться" на корнях и прочем - не стало ли в руки отдавать, мб не хватает диаметра отверстий (собственно, для предотвращения этого и ставят шайбы - быстрее сжатие - больше эффективный диаметр отверстий). В любом случае, очень круто!
lokki вне форума   Ответить с цитированием
Старый 31.03.2020, 23:07   #11
4ibyka


Регистрация: 14.04.2018
Адрес: зеленоград
Сообщений: 27
Забыл написать,первый раз когда пробовал самодельный катридж-отскок достаточно плавный и это при закручином картридже, пришлось рассверлить отверстия по больше.в руки не бьёт так как работает соседний катридж.на кочках надо попробовать тупить не должна так как самодельный картридж задумывался- смазывать пружину и небольшая компрессия.
4ibyka вне форума   Ответить с цитированием
Старый 01.04.2020, 07:28   #12
VL_Chuvak


Регистрация: 28.02.2011
Адрес: Владивосток
Сообщений: 2,386
Давно на кочке таких тем не было, чтобы "рассверлил, удлинил, выточил" итд. Молоток
__________________
роял канин стоит 100р, а вискас стоит 50р. но от вискаса у кота пробой в конце хода. (с)chrome-t
VL_Chuvak вне форума   Ответить с цитированием
