Затяжка с контролируемым моментом

Ответ

Опции темы Поиск в этой теме
Старый 15.12.2009, 17:30   #1
Aristey


Регистрация: 24.09.2008
Адрес: Перхушково
Сообщений: 3,838
Может кому пригодится такое...

Вот так можно делать, если нет динамометрического ключа, а болтики убивать не хочется) Сам таким образом собирал байк

Сорри, если боян Я не видел здесь, может кто-то ещё не видел, так что будет полезно... А если не было, то авторство беру на себя

Можно закрутить болт/гайку с нужной точностью, имея под рукой линейку, ключ, весы бытовые

Момент затяжки вычисляется по следующей формуле:

M=(L*F)/10, где

M - момент затяжки, Н*м;
L - длина ключа, см;
F - показания весов, кг.

Соответственно, если известен момент затяжки М в Ньютон-метрах, а также длина ключа L в сантиметрах, то показания весов F в килограммах должны быть такими:

F=(10*M)/L

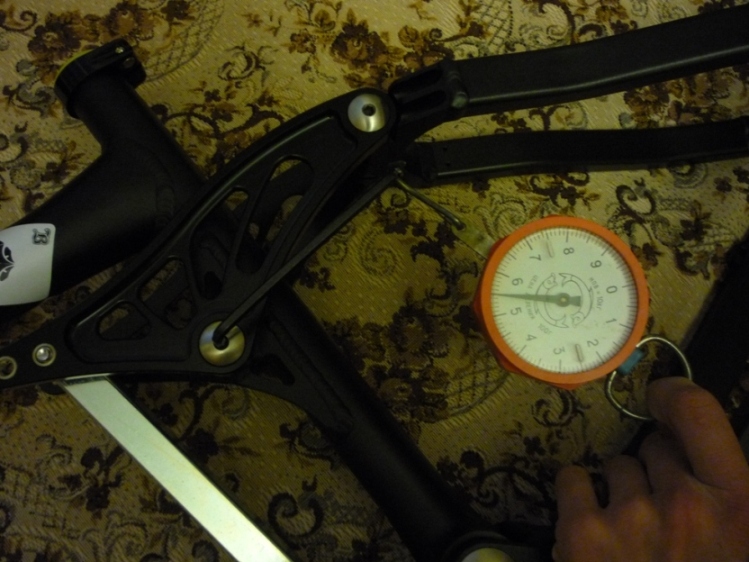

Весы при затяжке надо держать перпендикулярно к ключу (под 90 град - см. фото)

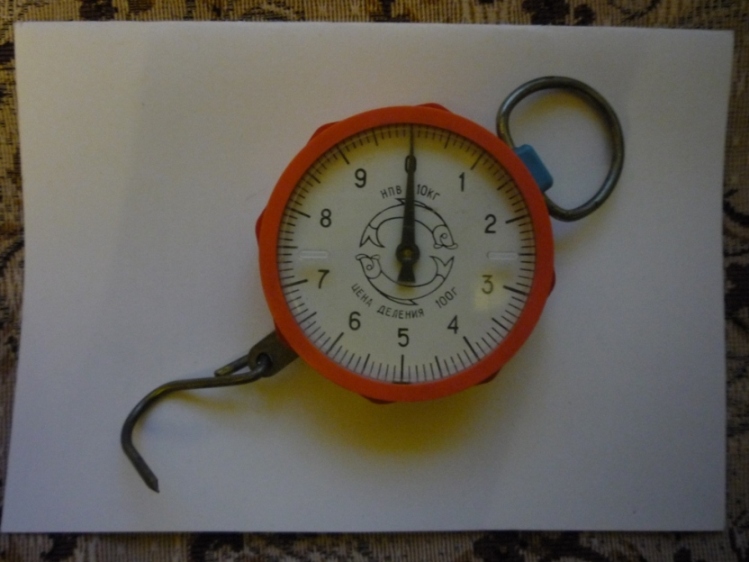

Приведу пример (см. фото ниже): Необходимо закрутить гайку на раме с моментом 6 Н*м. Имеется шестигранник длиной 11 см, тогда весы должны показывать (10*6)/11=5,45 кг. Округляем до 5,5 кг с учётом неточности весов, всего этого метода и врождённой криворукости (у кого она присутствует) Получаем как надо)

Я таким же манером закручивал чашки каретки, только используя газовый ключ Вообще, изменяя рычаг от пары сантиметров до полуметра, с помощью весов охватывается широчайший диапазон моментов (от 0,01..0,02 до 50-70 Нм)

Крутите на здоровье!
Нажмите на изображение для увеличения
Название: P1010632.JPG
Просмотров: 232
Размер:	152.9 Кб
ID:	117654

Нажмите на изображение для увеличения
Название: P1010633.JPG
Просмотров: 223
Размер:	157.3 Кб
ID:	117655

Нажмите на изображение для увеличения
Название: P1010636.JPG
Просмотров: 247
Размер:	213.2 Кб
ID:	117656

Нажмите на изображение для увеличения
Название: P1010637.JPG
Просмотров: 210
Размер:	154.3 Кб
ID:	117657


Последний раз редактировалось Aristey, 15.12.2009 в 18:16.
Aristey вне форума   Ответить с цитированием
Старый 15.12.2009, 17:43   #2
Antonic


Регистрация: 18.10.2007
Адрес: Возле Байкала
Сообщений: 889
поду безмен искать
Antonic вне форума   Ответить с цитированием
Старый 15.12.2009, 17:43   #3
Человек-невидимка


Регистрация: 31.08.2008
Адрес: Default city
Сообщений: 7,269
Полезно, прикрепите. И автор - залей еще и в авторские статьи.
__________________
Ты-исключение из правил!Подсидел пилёный,но и на бельишка готов скинуть...
Уникум!Береги себя!(c)adekcandr
Человек-невидимка вне форума   Ответить с цитированием
Старый 15.12.2009, 17:47   #4
Aristey


Регистрация: 24.09.2008
Адрес: Перхушково
Сообщений: 3,838
В авторские интрукции добавил ;)
Aristey вне форума   Ответить с цитированием
Старый 15.12.2009, 17:50   #5
ya1


Регистрация: 02.09.2009
Сообщений: 99
+100500
Аффтору зачОт огромный очень интересный способ...
Еще такой вопросик а кокова точность затяжки???
Ты проверял например так: затянул своим ключом а потом динаметрическим и посмотрел на его показания что он показывает???
__________________
ATOM TeamDownhill\RS BOXXER\hussefelt\Hayes Nine\DM24\formula\Tioga White Tiger DH\Shimano Sora
ya1 вне форума   Ответить с цитированием
Старый 15.12.2009, 17:54   #6
barny


Регистрация: 07.07.2009
Адрес: Зябликово
Сообщений: 381
сопсоб хороший!!!! но патент тебе не получить (если не ошибаюсь, об этом об сособе писали в АвтоРевю) Но на дерте еще тоже не видел
barny вне форума   Ответить с цитированием
Старый 15.12.2009, 17:55   #7
Aristey


Регистрация: 24.09.2008
Адрес: Перхушково
Сообщений: 3,838
Динамометрического ключа, к сожалению, нет (у кого есть - проверьте!)

Небольшие неточности могут возникать из-за перекосов, неточности весов, трясущихся рук и т.д.

Но в любом мануале пишут момент плюс-минус ДОПУСК. Я уверен, что можно легко вписаться в допустимое значение, закручивая таким методом

Последний раз редактировалось Aristey, 15.12.2009 в 20:26.
Aristey вне форума   Ответить с цитированием
Старый 15.12.2009, 17:56   #8
Dr.Dzin


Регистрация: 30.06.2005
Сообщений: 264
Огромный респект за придумку. Всё гениальное просто!!!
сэкономил многим людям деньги на покупку динамометрического ключа, молодец!!!
Dr.Dzin вне форума   Ответить с цитированием
Старый 15.12.2009, 18:01   #9
Gotcha

Регистрация: 27.07.2009
Сообщений: 58
оооо ... автору респект, все гениально просто, но если честно я не додумался бы))) наверно больший процент точности зависит от точности безмена... с разными безменами разная точность.
Gotcha вне форума   Ответить с цитированием
Старый 15.12.2009, 18:18   #10
Васян


Регистрация: 04.05.2008
Адрес: Москва ЦАО
Сообщений: 236
Отличная идея. Получай заслуженную пятерку))))
Васян вне форума   Ответить с цитированием
Старый 15.12.2009, 18:21   #11
Mixa89


Регистрация: 04.06.2007
Адрес: на семи холмах
Сообщений: 96
и какие же болтики можно умудриться сорвать, чтобы городить весь этот огород?
на мой взгляд, хватит ключа с малым\средним рычагом по длинне, коим смело все затягивать
Mixa89 вне форума   Ответить с цитированием
Старый 15.12.2009, 18:24   #12
Aristey


Регистрация: 24.09.2008
Адрес: Перхушково
Сообщений: 3,838
Цитата:
Сообщение от ya1 Посмотреть сообщение
Ты проверял например так: затянул своим ключом а потом динаметрическим и посмотрел на его показания что он показывает???
Теоретически, при закручивании и откручивании моменты отличаются (при откр. момент больше) на некоторую величину, так что проверить не получится.

Подробней можно почитать,например, здесь http://www.enerprom.ru/qa/97.html

Цитата:
Сообщение от Mixa89 Посмотреть сообщение
и какие же болтики можно умудриться сорвать, чтобы городить весь этот огород?
Можно, например, сорвать болтики крепления тормозных ручек и манеток на руль. Ну а про затяжку болтов на подшипниках рамы я и не говорю - там это важно...

Последний раз редактировалось Aristey, 15.12.2009 в 18:38.
Aristey вне форума   Ответить с цитированием
Старый 15.12.2009, 20:49   #13
Jerik-san


Регистрация: 21.12.2008
Адрес: Черепландия
Сообщений: 1,875
во!
круто!
автору списибэ
думаю пригодится вполне...

+1 к закрепить
Jerik-san вне форума   Ответить с цитированием
Старый 15.12.2009, 20:52   #14
Pedro de Pakas


Регистрация: 21.03.2007
Адрес: СПб
Сообщений: 537
Цитата:
Сообщение от Aristey Посмотреть сообщение
Можно, например, сорвать болтики крепления тормозных ручек и манеток на руль.
сорвать болты крепящие детали кторые должны прокручиваться при приложении не такого уж большого усилия может только дурак простите
Pedro de Pakas вне форума   Ответить с цитированием
Старый 15.12.2009, 20:59   #15
Aristey


Регистрация: 24.09.2008
Адрес: Перхушково
Сообщений: 3,838
Цитата:
Сообщение от Pedro de Pakas Посмотреть сообщение
сорвать болты крепящие детали кторые должны прокручиваться при приложении не такого уж большого усилия может только дурак простите
Наверное, только дурак. Но дурак, который будет закручивать с контролем уже не сорвёт

Да, кстати, запятые - оч. полезно для понимания написанного. Их тут должно быть около четырёх
Aristey вне форума   Ответить с цитированием
Старый 15.12.2009, 23:43   #16
OKE


Регистрация: 06.11.2007
Адрес: Тушино
Сообщений: 109
Людям более-менее опытным такой самопал не нужен, т.к. всё сводится к собственным ощущениям усилия затяжки и делается всё интуитивно..
__________________
Da Bomb MOAB & Norco Manik
OKE вне форума   Ответить с цитированием
Старый 15.12.2009, 23:58   #17
Angler13


Регистрация: 11.02.2008
Адрес: Москва. м.Братиславская
Сообщений: 3,998
Цитата:
Сообщение от OKE Посмотреть сообщение
Людям более-менее опытным такой самопал не нужен, т.к. всё сводится к собственным ощущениям усилия затяжки и делается всё интуитивно..
Именно! Для этого ключи большего размера делаютс больше. В большинстве случае затягивать нужно до появления усилия + 1/8 или 1/4 оборота.
__________________
Экстремал должен четко чувствовать грань, где кончается экстрим и начинается писец
Angler13 вне форума   Ответить с цитированием
Старый 16.12.2009, 00:06   #18
illya

Регистрация: 19.06.2005
Сообщений: 312
резьбу нужно чувствовать!
illya вне форума   Ответить с цитированием
Старый 16.12.2009, 00:22   #19
Aristey


Регистрация: 24.09.2008
Адрес: Перхушково
Сообщений: 3,838
Цитата:
Сообщение от OKE Посмотреть сообщение
Людям более-менее опытным такой самопал не нужен, т.к. всё сводится к собственным ощущениям усилия затяжки и делается всё интуитивно..
Согласен полностью, ключевое слово выделил А вот вам ещё пример:

У меня была система FSA Gravity Moto-X, где шатуны стягиваются болтом. На болте написан допустимый момент: 0.7-1.5 Нм. Очень маленький.

Интуитивно, конечно, можно закрутить, чтоб и люфта не было и подшипники не перетянуть. Но уметь надо. А таким способом легче. Даже новичку. И у новичка подшипники не полетят через месяц...
Aristey вне форума   Ответить с цитированием
Старый 16.12.2009, 00:59   #20
0c2ol


Регистрация: 10.05.2008
Адрес: Митино
Сообщений: 363
к вопросу о нужной точности - а ничего, что безмен, особо механический, бывает сильно врет ?
зы тема боян, но за фотки уважуха
